Opis

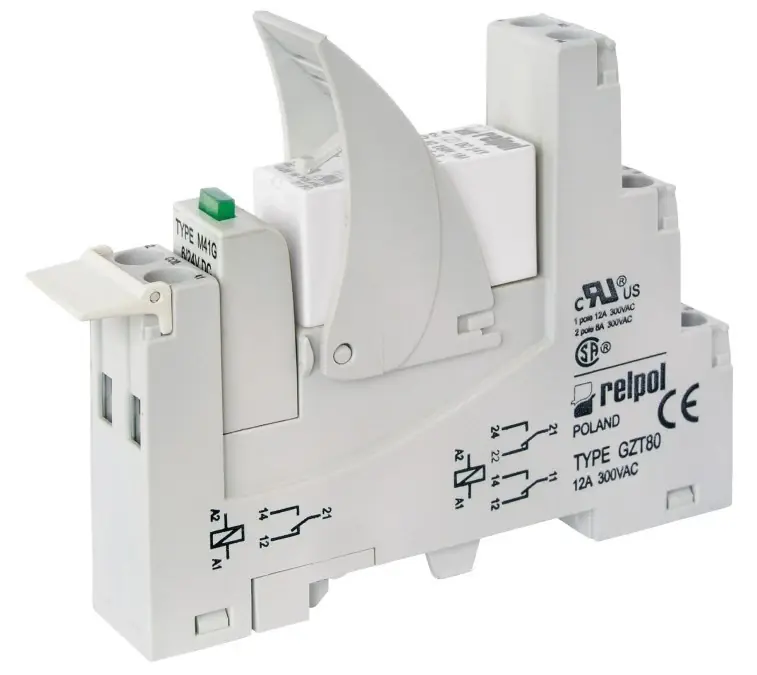

Przekaźnik interfejsowy 2P AC1 8A 250V DC1 8A 24V z gniazdem GZT80 AgNi PI84-024AC-M91G-TS-2012 862106
Przekaźnik interfejsowy PI84 z kompletnym gniazdem GZT80 to moduł przeznaczony do separacji i przełączania sygnałów sterujących w instalacjach przemysłowych; typ 2P z materiałem styków AgNi stosowany do obciążeń AC i DC.
Cechy techniczne
- Model: PI84-024AC-M91G-TS-2012; komplet z gniazdem GZT80.
- Liczba i rodzaj styków: 2 styki przełączne (podwójny kontakt), materiał styków AgNi.
- Parametry styków: AC1 8 A przy 250 V; DC1 8 A przy 24 V.
- Znamionowe napięcie sterowania: 24 V AC (50 Hz).
- Rodzaj połączenia elektrycznego: połączenie śrubowe; kompatybilny z złączem grzebieniowym ZGGZ80.
- Montaż: na szynie DIN 35 mm lub bezpośrednio na płycie montażowej.
- Wymiary: szerokość 15,6 mm, wysokość 67 mm, głębokość 80 mm.
- Stopień ochrony: IP20.
Zastosowanie produktu
- Separacja i przełączanie sygnałów w systemach automatyki przemysłowej, sterownikach PLC i rozdzielnicach.
- Izolacja galwaniczna pomiędzy obwodami sterującymi a obciążeniami w obwodach AC i DC.
- Rozwiązania wymagające montażu szynowego (35 mm) lub montażu panelowego oraz szybkiego okablowania za pomocą złączy grzebieniowych ZGGZ80.
- Instalacje, w których istotne są ograniczone gabaryty modułu (szer. 15,6 mm) oraz standardowe połączenia śrubowe.
- Montaż i podłączenie powinny być wykonywane przez wykwalifikowany personel; stosować zalecany osprzęt i zachować margines bezpieczeństwa parametrów zgodnie z dokumentacją producenta.
