Opis

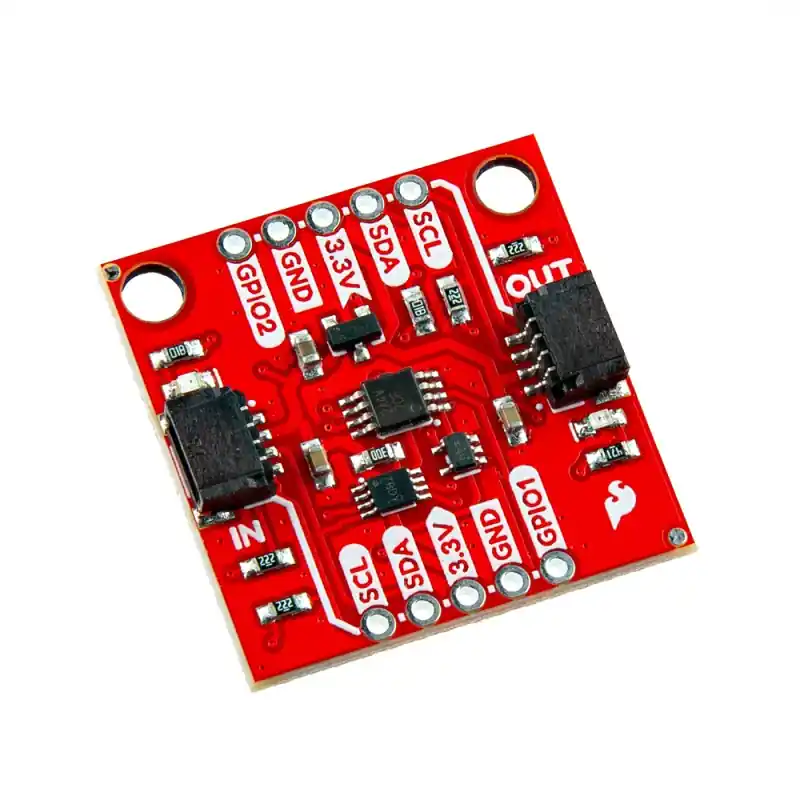

SparkFun Qwiic Power Switch (QPS) to innowacyjne rozwiązanie umożliwiające efektywne zarządzanie zasilaniem urządzeń w ekosystemie Qwiic. Dzięki QPS możesz selektywnie wyłączać urządzenia Qwiic, takie jak precyzyjne moduły GNSS, aby oszczędzać energię i wydłużać żywotność baterii. Moduł oferuje również funkcję izolacji magistrali I2C, co pozwala na równoczesne korzystanie z urządzeń działających z różnymi prędkościami (100kHz i 400kHz) bez zakłóceń. To idealne rozwiązanie dla projektów, które wymagają elastyczności w zarządzaniu urządzeniami.
QPS zapewnia dodatkowo dwa piny GPIO, które mogą pełnić rolę wejść lub wyjść, umożliwiając sterowanie innymi komponentami w projekcie. Współpracuje również z SparkFun Qwiic Mux, co pozwala na kontrolowanie i zasilanie wielu urządzeń, nawet jeśli mają ten sam adres I2C. Dzięki dedykowanej bibliotece Arduino, integracja QPS w projektach jest prosta, a liczne przykłady ułatwiają wykorzystanie funkcji takich jak zarządzanie zasilaniem, izolacja magistrali i sterowanie GPIO.
Właściwości
- Kontroler PCA9536: 4-bitowy ekspander portów I2C
- Izolacja magistrali I2C dzięki PCA9306
- Prędkość magistrali: do 400kHz
- Adres I2C: 0x41
- 2 dodatkowe piny GPIO
- Złącza Qwiic IN i OUT
- Wbudowane rezystory Pull-Up dla magistrali I2C
- MOSFET DMG2305UX o niskiej rezystancji (52mΩ)
- Wskaźniki LED dla portów zasilania IN i OUT (możliwość wyłączenia dla oszczędności energii)
- Napięcie zasilania: 2.3V do 5.5V (dla Qwiic ograniczone do 3.3V)
- Prąd w trybie czuwania: 0.2μA
- Wymiary: 25.4 x 25.4mm
- Waga: 2.4g
