Opis

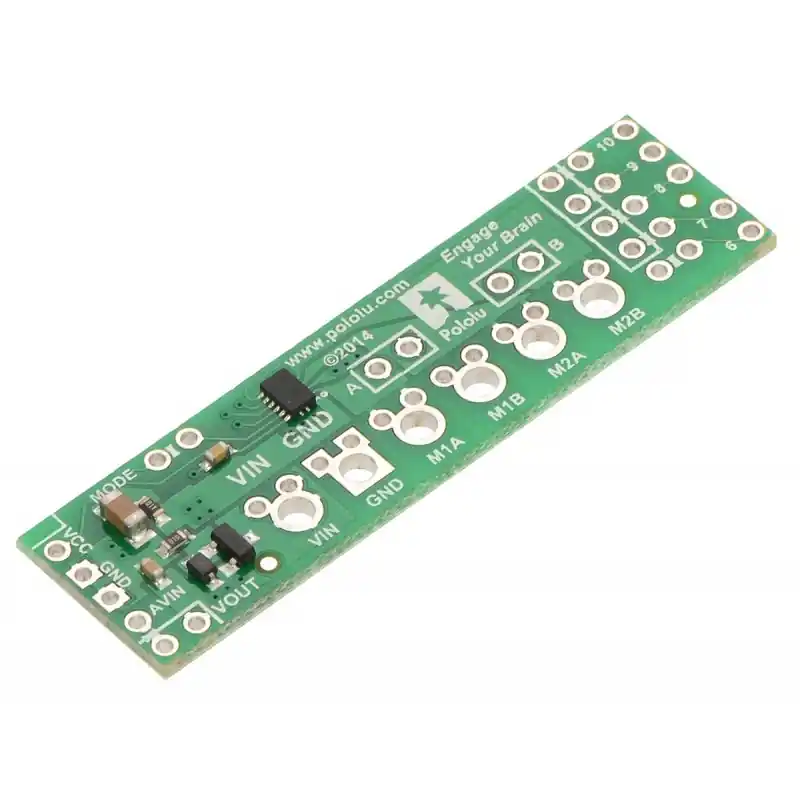

Kompaktowy shield do Arduino umożliwiający sterowanie dwoma szczotkowymi silnikami DC (lub jednym o podwyższonym prądzie). Wykorzystuje układ DRV8835 (podwójny mostek H), przystosowany do niskich napięć i małych silników. Dzięki gotowej bibliotece Arduino oraz prostemu okablowaniu sprawdzi się w robotach, projektach edukacyjnych i prototypach mechatronicznych.
Właściwości
- Sterownik: DRV8835 (Dual H-Bridge)
- Zasilanie silników: 1,5–11 V
- Prąd wyjściowy: 1,2 A ciągły / 1,5 A szczytowy na kanał , 2,4 A ciągły / 3 A szczytowy (kanały zrównoleglone)
- Tryby sterowania: PHASE/ENABLE (domyślny) , IN/IN (po modyfikacji)
- PWM: do 250 kHz (cicha praca)
- Zabezpieczenia: odwrotna polaryzacja, nadprądowe, termiczne, UVLO
- Kompatybilność: Arduino Uno, Leonardo, Mega 2560, Due i zgodne
- Dodatkowe: możliwość zasilania Arduino z VIN shielda (z zachowaniem zasad bezpieczeństwa)
- Wymiary / masa: ok. 50,8 × 14,2 mm / ~2,3 g (bez pinów)
W zestawie
- Shield DRV8835 Dual Motor Driver (zmontowany z elementami SMD)
- Listwa pinów goldpin (do przylutowania)
- Złączki śrubowe 2-pin (do podłączenia silników i zasilania)
- Zworka (shorting block) do opcji konfiguracyjnych
Uwaga: płytka Arduino nie jest dołączona
