Opis

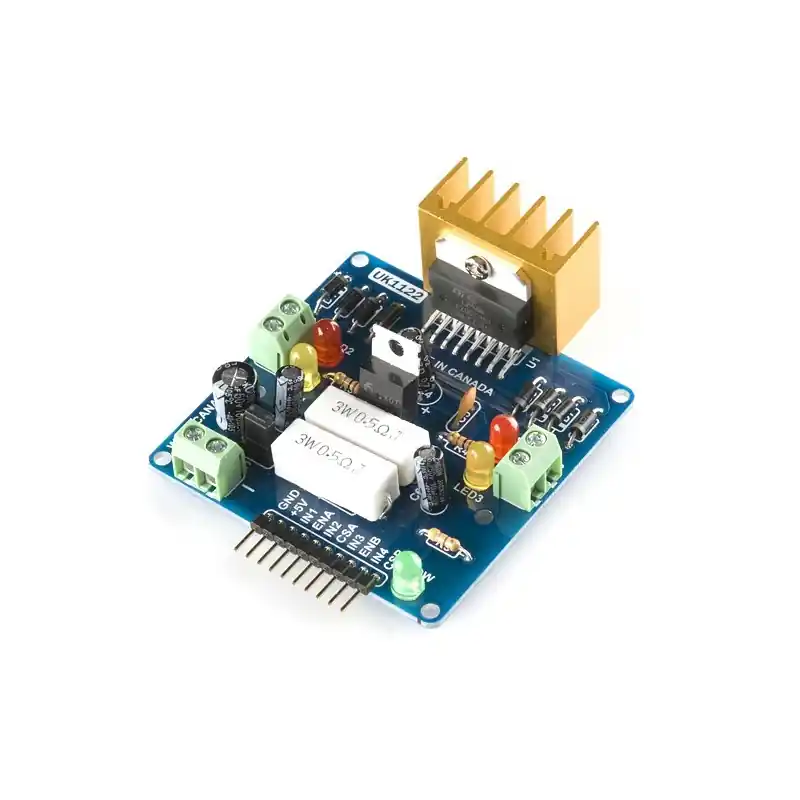

Dwukanałowy sterownik silników oparty o popularny układ scalony L298. Pozwala na sterowanie prędkością obrotową silników prądu stałego, napięciem z zakresu od 6 do 35 V. Maksymalny prąd jaki może pobrać każdy silnik to 2 A. Istnieje możliwość równoległego połączenia kanałów i uzyskania wydajności 4 A. Moduł został wyposażony w 4 diody LED informujące o kierunku obrotu każdego z silników (2 diody na jeden kanał). Na płytce także znajduje się liniowy stabilizator napięcia, mogący stanowić źródło zasilania 5 V o wydajności do 1 A. Dodatkowo producent wyposażył układ L298 w radiator odprowadzający ciepło, dodatkowe diody zabezpieczające Schottkiego i rezystory wysokiej mocy do ograniczenia prądu zasilającego silniki.
Właściwości
- Zasilanie silników napędowych: 6-35 V
- Maksymalny prąd pobierany przez silnik (na jeden kanał): 2 A
- Wejścia sterujące w standardzie TTL
- Rezystory ograniczające prąd dla silników napędowych
- Dodatkowe diody zabezpieczające Schottkiego
- Radiator układu L298
- Diody LED informujące o kierunku obrotu silnika
- Dioda LED informująca o zasilaniu układu
- Stabilizator 5 V, 1 A, do zasilania innych układów
- Wymiary: 76,2 x 63,5 mm
