Opis
Moduł OSD (On-screen Display) dedykowany do płytek FireBeetle. Opiera się o technologię wyświetlania menu umożliwiająca dodawanie różnych znaków i grafik na ekranie. Moduł wykorzystuje układ OSD AT7456E, czyli jednokanałowy moduł OSD, wyposażony w takie funkcje, jak sterownik wideo, separator synchronizacji i przełącznik wideo. Jest wyposażony w 512 bajtową pamięć EEPROM programowaną przez użytkownika. Po podłączeniu do źródła wideo (sygnał AV) wyświetlany obraz ma rozdzielczość 540×192 pikseli, na którym moduł jest w stanie pokazywać 16×30 znaków. Użytkownicy mogą również wykorzystać bibliotekę czcionek, aby wyświetlić znaki i obrazy. Moduł znajdzie zastosowanie w urządzeniach monitorujących i automatyce domowej. Pełna dokumentacja dostępna jest na stronie produktu.
Właściwości
- 512-bajtowa pamięć EEPROM
- Wyświetlanie maksymalnie 16×30 znaków
- Obsługa kompensacji tłumienia wyjścia wideo
- Wbudowany generator synchronizacji i obsługa zewnętrznego wejścia sygnału synchronizacji
- Kompatybilny z NTSC i PAL
- Wbudowany zestaw znaków
- Napięcie robocze: 3,3 V do 5 V
- Prąd roboczy: 75 mA
- Wyświetlacz znaków: 16×30
- Rozdzielczość: 540×192 px
- Kolor tekstu: biały
- Źródło sygnału: we/wy AV
- Interfejs komunikacyjny: SPI
- Temperatura pracy: -10 ℃ do 85 ℃
- Wymiar: 58 x 29 mm

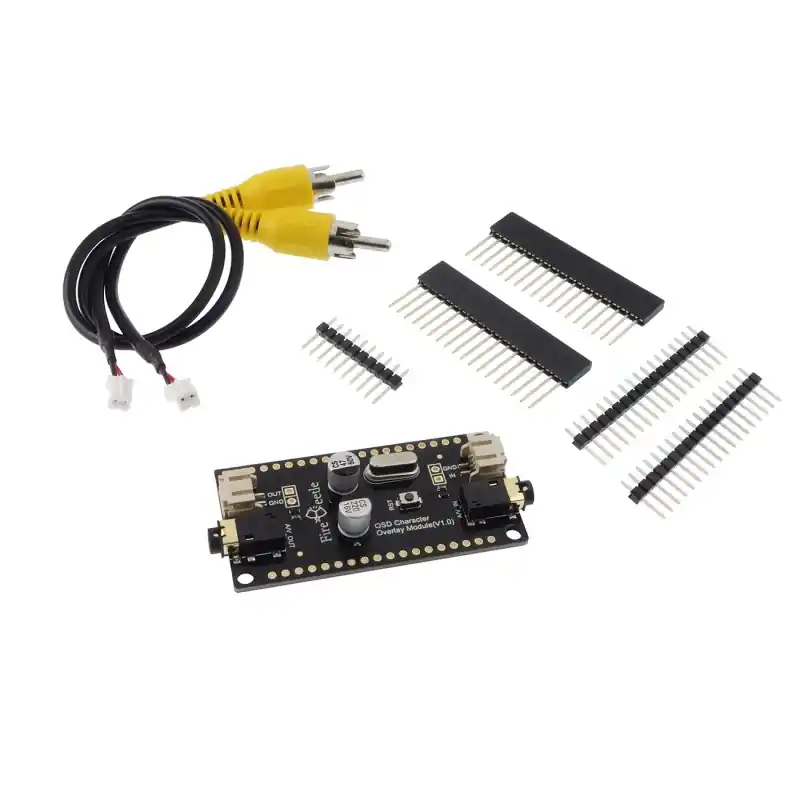

W zestawie
- Moduł FireBeetle OSD Character Overlay
- 2 x przewód AV do JST-2P
- 2 x złacze goldpin żeńskie 18-pin
- 2 x złacze goldpin męskie 18-pin
- Złącze goldpin męskie 4-pin
