Opis

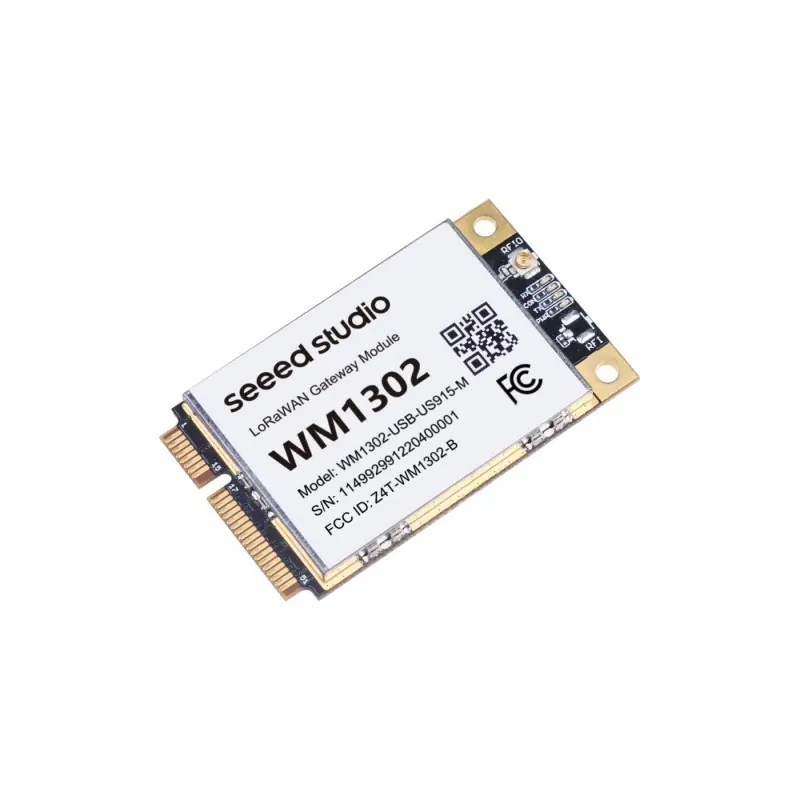

Moduł WM1302 LoRaWAN Gateway w wersji USB przeznaczony do pracy w paśmie US915 bazuje na układzie bazowym Semtech® SX1302 i zapewnia wysoką wydajność przy niskim poborze energii. Dzięki zastosowaniu formatu mini-PCIe (52 piny), moduł umożliwia łatwą integrację z wieloma platformami sprzętowymi. Zoptymalizowana architektura pozwala na redukcję zużycia energii i temperatury pracy w porównaniu z wcześniejszymi generacjami SX1301/SX1308, co eliminuje potrzebę dodatkowego chłodzenia.
Moduł oferuje wysoką czułość odbioru (do -139 dBm przy SF12) i moc nadawczą do 25 dBm przy zasilaniu 3,3 V. Obsługuje 8 kanałów oraz umożliwia transmisję w paśmie 902–928 MHz. Przystosowany do pracy w aplikacjach M2M i IoT, takich jak budowa własnych bramek LoRaWAN lub rozwój urządzeń do komunikacji dalekiego zasięgu. Moduł posiada certyfikaty FCC (US915), CE (EU868) oraz TELEC (AS923), co ułatwia proces certyfikacji gotowych produktów.
Właściwości
- Układ bazowy Semtech SX1302 z front-endem SX1250
- Obsługa pasma US915 (902–928 MHz)
- Czułość odbiornika: do -139 dBm (125 kHz, SF12)
- Maksymalna moc nadawcza: 25 dBm (przy zasilaniu 3,3 V)
- Złącze antenowe U.FL
- Interfejs USB (wersja USB)
- Zużycie energii: tryb czuwania 20 mA, RX 53 mA, TX do 425 mA
- Format: mini-PCIe, 52-pinowy golden finger
- Wymiary: 30 × 50,95 mm
- Diody LED: zasilanie (zielona), konfiguracja (czerwona), TX (zielona), RX (niebieska)
- Temperatura pracy: od -40°C do +85°C
- Certyfikaty: FCC ID (US915), CE (EU868), TELEC (AS923)
