Opis

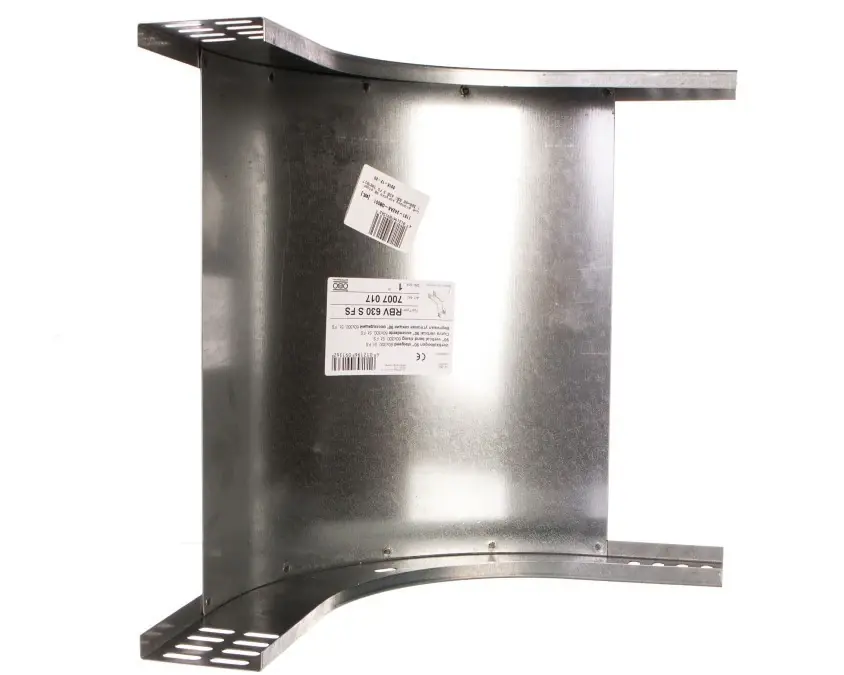

Łuk pionowy korytka 90 stopni 300×60 RBV 630 S FS 7007017
Łuk pionowy RBV 630 S FS 7007017 to element koryt kablowych przeznaczony do pionowej zmiany kierunku o 90° w układach prowadzenia kabli; typowo stosowany przy przejściach między kondygnacjami oraz zmianach poziomów instalacji w systemach przemysłowych i budowlanych.
Cechy techniczne
- Kąt zgięcia: 90°; zmiana kierunku: pionowy wznoszący.
- Wymiary korytka: szerokość 300 mm × wysokość boku 60 mm.
- Promień wewnętrzny: 180 mm — zapewnia właściwe ułożenie kabli i ogranicza naprężenia.
- Materiał: stal; warianty dostępne w wykończeniu ocynkowanym.
- Perforacja boczna: tak — umożliwia przykręcanie akcesoriów i prowadzenie opasek.
- Perforacja montażowa w części dolnej: nie.
- Model: Zintegrowany łącznik — ułatwia łączenie odcinków korytek bez dodatkowych łączników zewnętrznych.
- Wykluczenia: nie jest to wersja szerokorozpiętościowa; nie wykonano w stali nierdzewnej/wytrawionej; brak deklarowanego systemu utrzymania sprawności pożarowej E30/E90.
- Uwagi montażowe: element współpracuje z typowymi systemami koryt o boku 60 mm; materiały montażowe i łączniki dodatkowe należy zamówić oddzielnie.
Zastosowanie produktu
- Pionowe prowadzenie kabli między kondygnacjami w obiektach przemysłowych, handlowych i użyteczności publicznej.
- Zmiana kierunku instalacji kablowej o 90° w systemach koryt i drabin kablowych o wysokości boku 60 mm.
- Stosowanie tam, gdzie wymagane jest zachowanie promienia gięcia 180 mm dla ochrony żył i przewodów o większej średnicy.
- Montaż w instalacjach energetycznych i teletechnicznych; współpraca z akcesoriami montażowymi dostępnymi osobno.
- Zalecane instalowanie zgodnie z instrukcjami producenta oraz zasadami BHP podczas montażu i eksploatacji.
