Opis

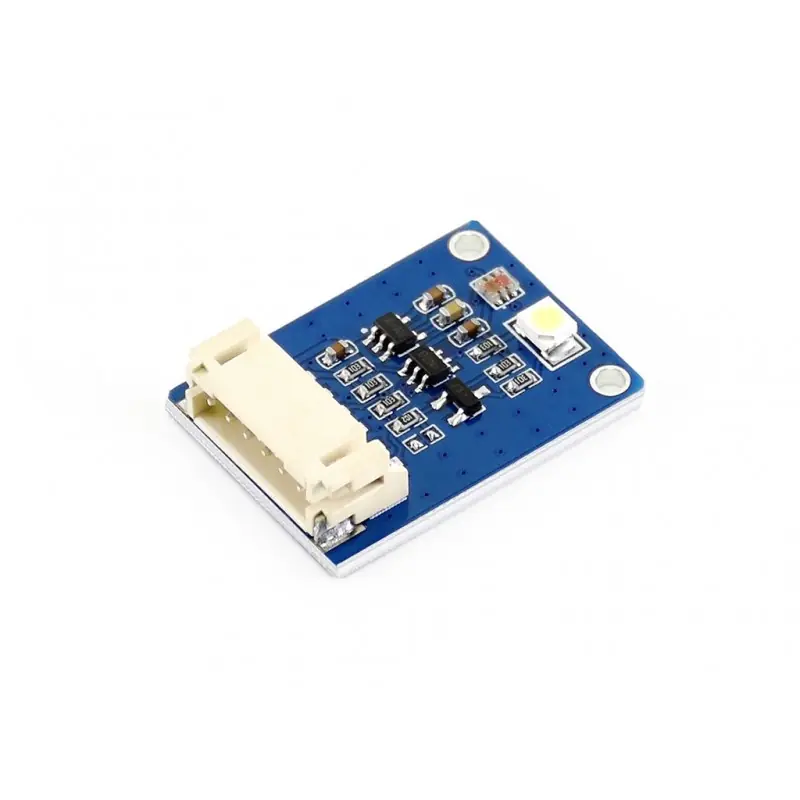

Moduł z czujnikiem koloru TCS34725. Bazuje na układzie 12 fotodiod (po 3 z filtrem czerwonym, zielonym, niebieskim i 3 bez filtra) oraz 16-bitowych przetwornikach analogowo-cyfrowych, dzięki czemu można uzyskać chromatyczność barwową światła otoczenia lub kolor obiektów. Ma zintegrowany filtr IR minimalizujący wpływ światła IR na pomiar. Moduł komunikuje się przez interfejs I2C i zasilany jest napięciem 3,3 V lub 5 V. Pełna dokumentacja modułu wraz z przykładami użycia dostępna jest na stronie produktu.
Właściwości
- Rozdzielczość 16-bitowa
- Wbudowany przetwornik ADC, wysoka czułość, szeroki zakres dynamiki
- Integruje filtr blokujący IR, minimalizuje składową widmową IR
- Programowalna funkcja przerwania z definiowanymi przez użytkownika ustawieniami górnego i dolnego progu
- Podświetlenie LED sterowane sygnałem PWM
- Interfejs I2C
- Rekomendowana odległość pomiaru: 2 mm
- Napięcie zasilania: 3,3 V lub 5 V
- Wymiary: 27 x 20 mm
W zestawie
- Moduł TCS34725 Color Sensor
- Przewód JST PH2.0 6-pin 20 cm
