Opis

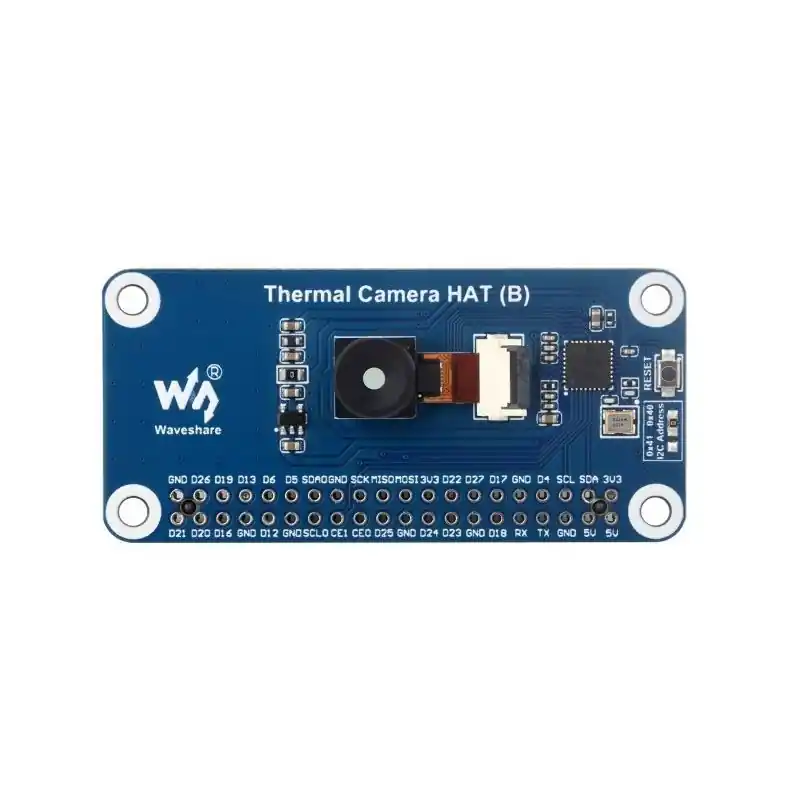

Thermal-90 Camera HAT (B) stanowi moduł kamery termowizyjnej dalekiej podczerwieni przeznaczony do montażu bezpośrednio na złączu 40PIN GPIO komputerów Raspberry Pi. Konstrukcja wykorzystuje hybrydową technologię mikrobolometru oraz pikseli termoparowych, umożliwiając przetwarzanie rozkładu promieniowania IR w paśmie 8-14 μm na mapę temperatur powierzchni obserwowanych obiektów.
Matryca o rozdzielczości 80 x 62 pikseli umożliwia generowanie obrazu termicznego z maksymalną częstotliwością do 25 klatek na sekundę. Konstrukcja bez migawki mechanicznej zapewnia ciągłą pracę oraz stabilny strumień danych wideo. Każdy piksel podlega kalibracji, co zwiększa jednorodność oraz dokładność pomiaru temperatury.
Przykładowe podłączenie modułu z Raspberry Pi 4B
Zakres pomiarowy wynosi od -40°C do 400°C, a dokładność pomiaru ±1,5°C w zakresie temperatury otoczenia 10°C – 70°C. Czułość NETD na poziomie 125 mK umożliwia detekcję niewielkich różnic temperatur. Wersja szerokokątna wyposażona jest w obiektyw o polu widzenia 122°(D) × 90°(H) × 67°(V), co pozwala na obserwację znacznie większego obszaru w jednym kadrze w porównaniu do wersji 45°.
Moduł przeznaczony jest do bezkontaktowego monitoringu temperatury, systemów bezpieczeństwa, automatyki przemysłowej, detekcji ruchu i intruzji, analizy trendów cieplnych, systemów smart home oraz aplikacji opieki nad osobami starszymi i dziećmi. Kompaktowe wymiary 65,0 x 30,5 mm oraz niski pobór prądu 20 mA przy 5 V umożliwiają integrację w systemach wbudowanych i projektach IoT.
Właściwości
- Model: Thermal-90 Camera HAT (B)
- Typ urządzenia: Moduł kamery termowizyjnej typu HAT do Raspberry Pi
- Technologia sensora: Hybrydowy mikrobolometr + termopila
- Rozdzielczość matrycy: 80 x 62 px
- Zakres długości fali: 8 – 14 μm
- Zakres pomiaru temperatury: -40°C – 400°C
- Dokładność pomiaru: ±1,5°C (10°C – 70°C)
- Czułość NETD: 125 mK
- Częstotliwość odświeżania: do 25 FPS
- Pole widzenia: 122°(D) × 90°(H) × 67°(V)
- Zasilanie: 5 V
- Pobór prądu: 20 mA
- Temperatura pracy: -40°C – 85°C
- Interfejs: 40PIN GPIO do Raspberry Pi
- Wymiary: 65,0 x 30,5 mm
W zestawie
- Thermal-90 Camera HAT (B) x1
- Złącze żeńskie 2 x 20 PIN x1
- Zestaw śrub montażowych
