Opis

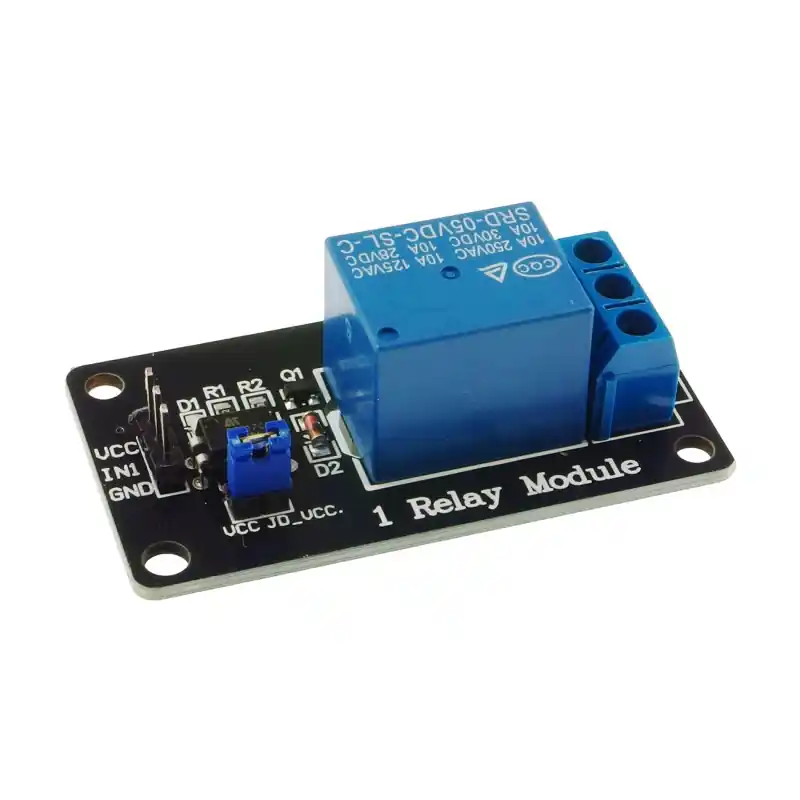

Moduł wyposażony w przekaźnik JQC-3FF-S-Z umożliwia sterowanie urządzeniami elektrycznymi pobierającymi prąd do 10 A przy napięciu do 250 V AC lub 30 V DC. Dzięki zastosowanej optoizolacji (EL817) sygnał sterujący jest oddzielony galwanicznie od części wykonawczej, co zwiększa bezpieczeństwo pracy układu sterującego. Moduł może być sterowany przez platformy takie jak Arduino, Raspberry Pi czy STM32.
Wyprowadzenia modułu mają standardowy raster 2,54 mm, co ułatwia podłączanie za pomocą przewodów połączeniowych. Otwory montażowe o średnicy 3 mm umożliwiają wygodne przymocowanie modułu do podłoża.
Układ załączany jest stanem niskim – podanie sygnału LOW na wejście IN powoduje przełączenie przekaźnika. Styki przekaźnika oznaczone są jako:
- NO (Normally Open) – domyślnie odłączone
- NC (Normally Closed) – domyślnie połączone z COM
- COM (Common) – wspólne wyprowadzenie
W zależności od zastosowanego obciążenia moduł charakteryzuje się poborem mocy od 0,36 W do 0,51 W. Może pracować w temperaturze od -25°C do +70°C oraz przy wilgotności powietrza od 45% do 85%.
Właściwości
- Napięcie zasilania VCC: 5 V
- Przekaźnik JQC-3FF-S-Z
- Załączany stanem niskim
- Optoizolacja EL817
- Parametry styków dla obciążenia rezystancyjnego:
- 125 V AC / 10 A
- 250 V AC / 10 A
- 30 V DC / 10 A
- 28 V DC / 10 A
- Wymiary płytki: 53 x 28 mm
- Średnica otworów montażowych: 3 mm
