Opis

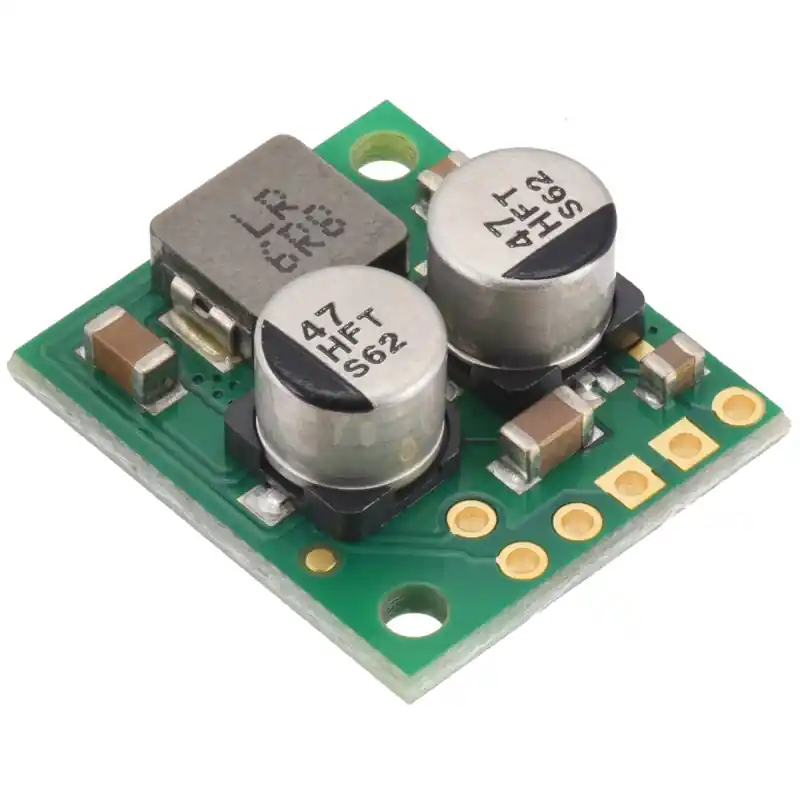

Moduł przetwornicy DC-DC Step-Down. Oferuje na wyjściu stałe napięcie 15 V i może być zasilany napięciem z zakresu od 15 do 45 V. Ma wbudowane ograniczenie prądu wyjściowego, a w trybie ciągłym ma wydajność do 2,7 A w zależności od napięcia na wejściu.
Moduł ma sprawność od 80% do 95%. Posiada szereg wbudowanych zabezpieczeń, w tym ograniczenie prądu wejściowego, blokadę podnapięciową i wyłączenie termiczne.
Sposób podłączenia
- PG – wyjście z otwartym drenem, które ma stan niski, gdy napięcie wyjściowe regulatora wzrośnie o ponad 7,5% powyżej lub spadnie o ponad 9% poniżej napięcia nominalnego
- VIN – napięcie wejściowe
- GND – masa
- VOUT – napięcie wyjściowe
- EN – włączenie przetwornicy
Właściwości
- Napięcie wyjściowe: 15 V z dokładnością do 4%
- Napięcie wejściowe: 15 V do 45 V
- Sprawność od 80% do 95%, w zależności od napięcia wejściowego i obciążenia
- Tryb niskiego poboru energii (wejście EN)
- Częstotliwość przełączania: 700 kHz
- Prąd spoczynkowy bez obciążenia od 10 do 20 uA na wolt
- Ograniczenie prądu przełączania
- Prąd wyjściowy w trybie ciągłym od 1,5 A do 3,2 A
- Zabezpieczenia: przed przegrzaniem, funkcja miękkiego startu, blokada nadnapięciowa
- Wymiary: 17,8 x 20,3 x 9 mm
