Opis

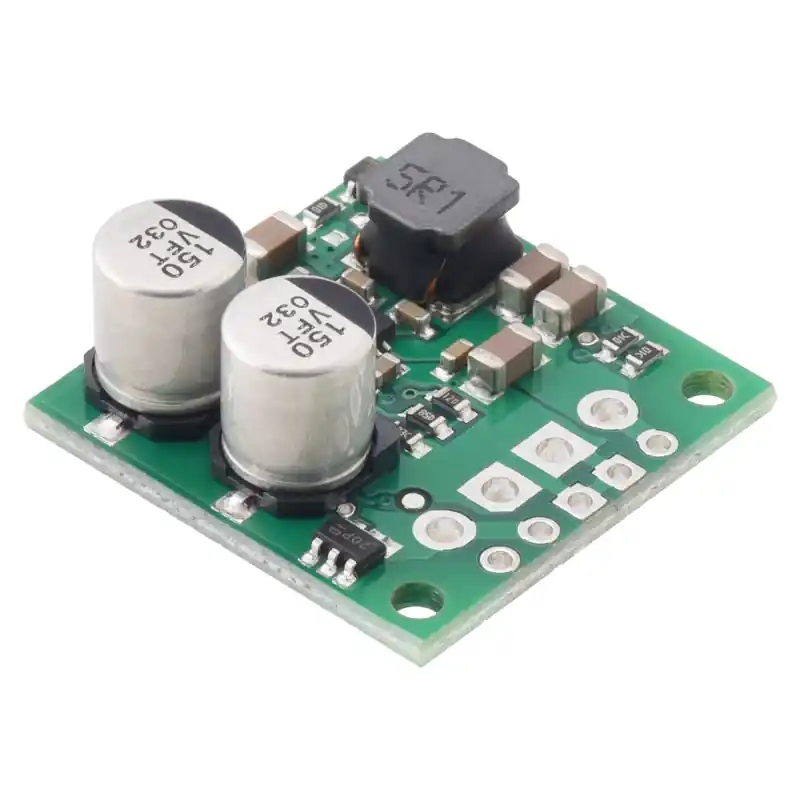

Moduł przetwornicy DC-DC Step-Up/Step-Down. Oferuje na wyjściu stałe napięcie 3,3 V i może być zasilany napięciem z zakresu od 2,8 do 22 V. Ma wbudowane ograniczenie prądu wyjściowego do 5,1 A (prąd chwilowy), a w trybie ciągłym ma wydajność od 2,5 A do około 3,5 A w zależności od napięcia na wyjściu.
Moduł ma sprawność od 85% do 95%. Posiada szereg wbudowanych zabezpieczeń, w tym ograniczenie prądu wejściowego, blokadę podnapięciową i wyłączenie termiczne.
Sposób podłączenia
- EN – włączenie przetwornicy
- VIN – napięcie wejściowe
- GND – masa
- VOUT – napięcie wyjściowe
Właściwości
- Napięcie wyjściowe: 3,3 V z dokładnością do 4%
- Napięcie wejściowe: 2,8 V do 22 V
- Sprawność od 85% do 95%, w zależności od napięcia wejściowego i obciążenia
- Częstotliwość przełączania: ok. 500 kHz przy dużym obciążeniu
- Tryb niskiego poboru energii (wejście EN)
- Prąd spoczynkowy bez obciążenia poniżej 10 do 20 mA
- Ograniczenie prądu przełączania do 5,1 A
- Prąd wyjściowy w trybie ciągłym od 2,5 A do 3,5 A
- Zabezpieczenia: przed przegrzaniem, funkcja miękkiego startu, blokada nadnapięciowa
- Wymiary: 22,9 x 22,9 x 9,7 mm
