Opis
Moduł z 4-kanałowym konwerterem ADC ADS1115. Układ umożliwia konwersję napięcia analogowego z rozdzielczością 16-bitową zarówno dla pojedynczych sygnałów, jak i sygnałów różnicowych. Ma wbudowaną programowalną wartość wzmocnienia, dzięki czemu pozwala na pomiar małych zmian napięcia. Układ ma możliwość próbkowania z częstotliwością do 860 Hz przy napięciu wejściowym z zakresu od ±256 mV do ±6,114 V. Komunikacja odbywa się przez interfejs I2C, którego adres może być modyfikowany za pomocą pinu ADDR. Użytkownik ma do dyspozycji również wyjście przerwania pozwalające na skonfigurowanie konwertera do generowania sygnału na określone zdarzenie.
Właściwości
- Tryby pracy: pojedyncza konwersja, ciągła konwersja
- Rodzaj pomiaru: pojedynczy sygnał, sygnał różnicowy
- Zakres napięcia wejściowego: od GND do VDD
- FSR: ± 0,256 V do ± 6,114 V (Domyślnie: 2,048 V)
- Rozdzielczość: 16-bit
- Częstotliwość próbkowania: 8 Hz do 860 Hz
- Komunikacja I2C
- Adresy I2C: 0x48, 0x49, 0x4A, 0x4B
- Napięcie (VDD): 2 V do 5,5 V
- Pobór prądu: 150 μA
- Temperatura pracy: od -40°C do 125°C
W zestawie

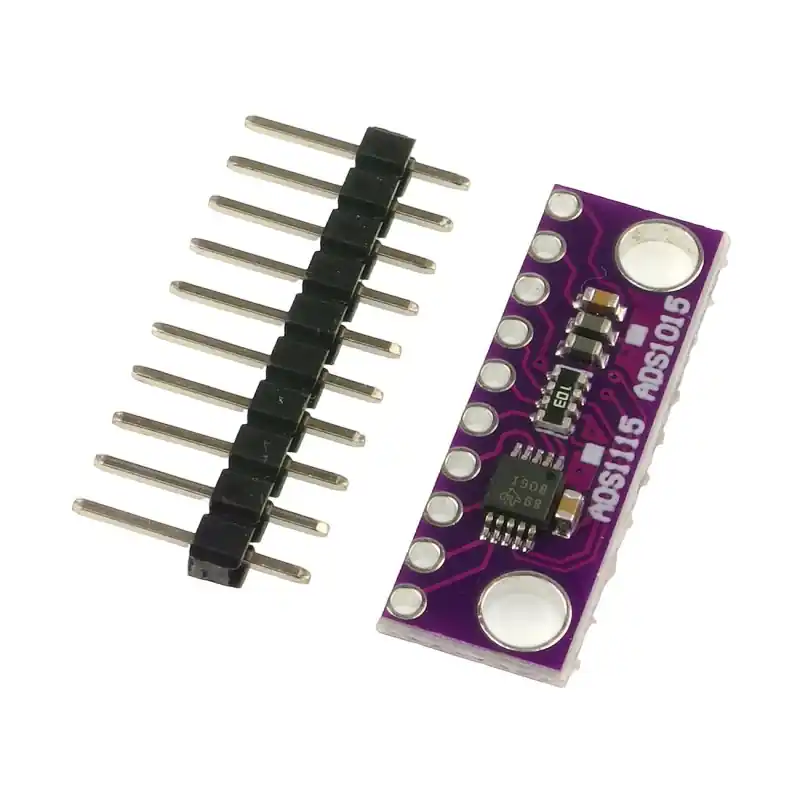

- Moduł z konwerterem ADC ADS1115
- Złącze goldpin męskie proste 10-pin
