Opis

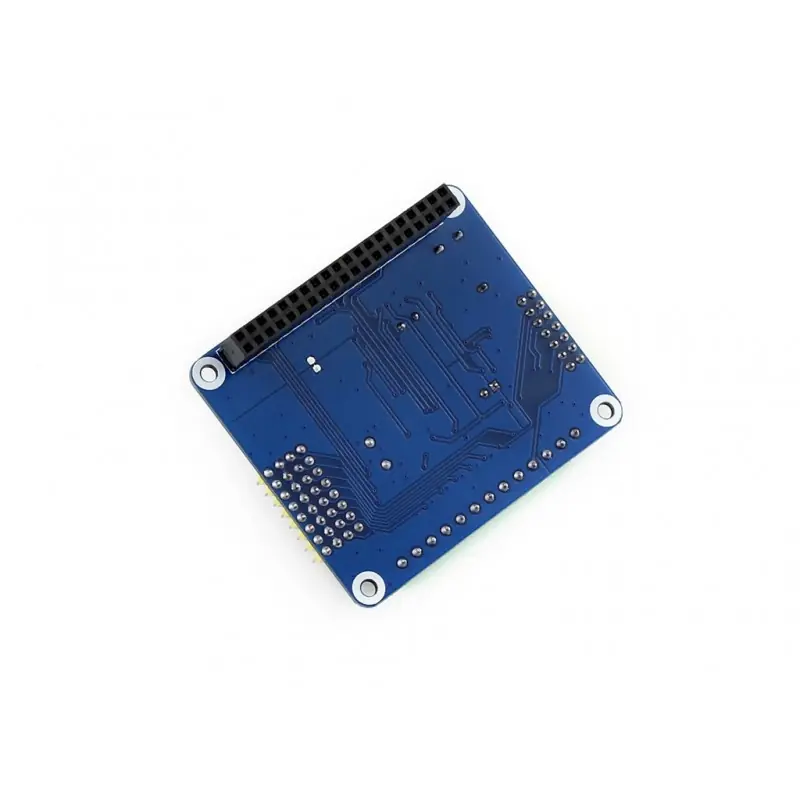

Ten moduł może uzupełnić komputer Raspberry Pi A+, B+, 2 w wysokiej precyzji przetwornik analogowo-cyfrowy i cyfrowo-analogowy.
Właściwości
- Współpraca z Raspberry Pi A+, Raspberry Pi B+, Raspberry Pi 2 oraz Raspberry Pi 3
- Przetwornik analogowo-cyfrowy ADS1256, 8 24-bitowych kanałów (4 kanały różnicowe), 30 tysięcy próbek na sekundę
- Przetwornik cyfrowo-analogowy DAC8552, 2 16-bitowe kanały
- Złącza wejściowe goldpin dla sygnałów analogowych z rozmieszczeniem wyprowadzeń kompatybilnym ze standardem stosowanym w modułach sensorów Waveshare
- Złącza ARK dla sygnałów analogowych i cyfrowych
Najważniejsze elementy
- Złącze dla komputera Raspberry Pi (kompatybilne z Raspberry Pi A+, Raspberry Pi B+, Raspberry Pi 2)
- Złącza śrubowe ARK dla sygnałów analogowych i cyfrowych
- Złącza goldpin przetwornika analogowo-cyfrowego dla modułów czujników Waveshare z analogowym wyjściem
- Kwarc 7.68MHz
- Źródło napięcia odniesienia dla przetwornika analogowo-cyfrowego: LM285-2.5
- Fotorezystor
- LED output indicator
- Potencjometr 10K
- 16-bitowy 2-kanałowy przetwornik cyfrowo-analogowy DAC8552
- Dioda zasilania
- 24-bitowy 8-kanałowy przetwornik analogowo-cyfrowy ADS1256
- Zworka testowa przetwornika analogowo-cyfrowego
- Zworka testowa przetwornika cyfrowo-analogowego
- Zworka wyboru zasilania
- Zworka wyboru źróła odniesienia przetwornika analogowo-cyfrowego
Funkcje wyprowadzeń
|
Pin |
Symbol | Opis |
|---|---|---|
| 1, 17 | 3.3V | Zasilanie (3.3V) |
| 2, 4 | 5V | Zasilanie (5V) |
| 3, 5, 7, 8, 10, 18, 22, 24, 26, 27, 28, 29, 32, 36, 38, 40 | NC | NC |
| 6, 9, 14, 20, 25, 30, 34, 39 | GND | Masa |
| 11 | DRDY | Wyjście data ready układu ADS1256 |
| 12 | RESET | Wejście reset ADS1256 |
| 13 | PDWN | Linia sunc/power-off ADS1256 |
| 15 | CS0 | Linia chip select ADS1256 |
| 16 | CS1 | Linia chip selectDAC8552 |
| 19 | DIN | Wejście danych SPI |
| 21 | DOUT | Wyjście danych SPI |
| 23 | SCK | Zegar SPI |
| 31, 33, 35, 37 | GPIO | Linie dla sensorów |
W zestawie
- Płytka przetwornika AC/CA x 1
- Śruby mocujące (2 szt.) x 1
