Opis

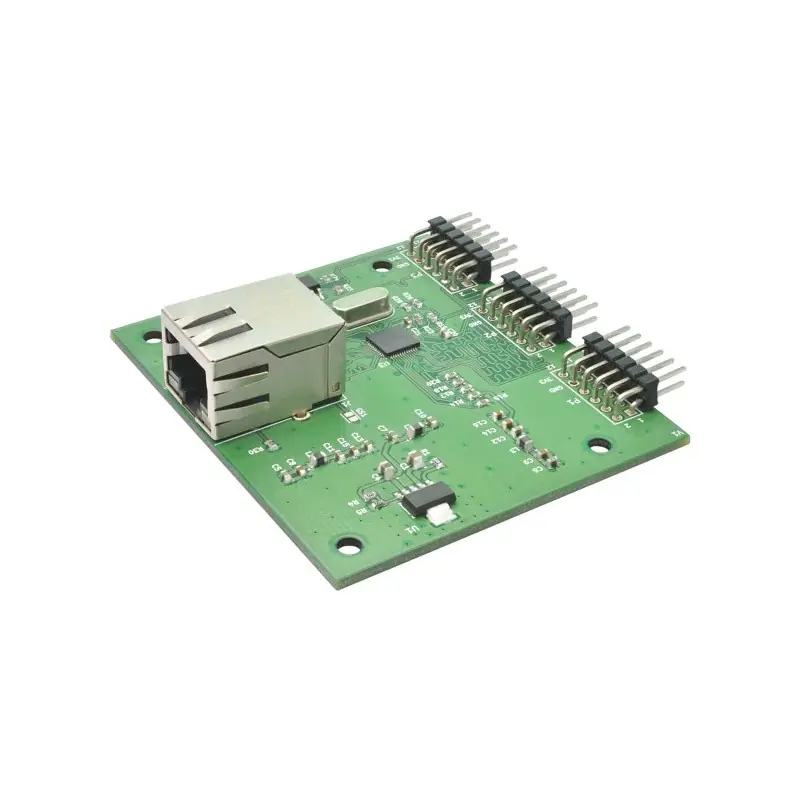

Moduł rozszerzeń Gigabit Ethernet z układem RTL8211E-VB (zintegrowany transceiver Ethernet firmy Realtek). Jest zgodny ze standardami 10BASE-T, 100BASE-TX i 1000Base-T IEEE 802.3 i obsługuje komunikację z warstwą Ethernet MAC poprzez standardowy interfejs RGMII. Głównym celem korzystania z interfejsu RGMII jest zmniejszenie liczby operacji we/wy do połowy w celu połączenia MAC i PHY. RTL8211E-VB implementuje automatyczną negocjację, aby automatycznie określić najlepszą możliwą prędkość i tryb działania. Obsługa HP Auto-MDIX umożliwia korzystanie z połączeń bezpośrednich lub skrosowanych kabli LAN. Moduł rozszerzeń Gigabit Ethernet RTL8211E posiada również Microchip 24AA02E48 2Kbit EEPROM z wbudowanym unikalnym adresem MAC, który można odczytać z EEPROM i wykorzystać do interfejsu Ethernet.
Właściwości
- Trzy złącza rozszerzające 2×6 pin
- Wysokowydajny nadajnik-odbiornik Ethernet 10/100/1000 T
- Jednoukładowy transceiver warstwy fizycznej Ethernet (PHY)
- Pamięć EEPROM 2 Kbit 24AA02E48 z adresem MAC
