Opis

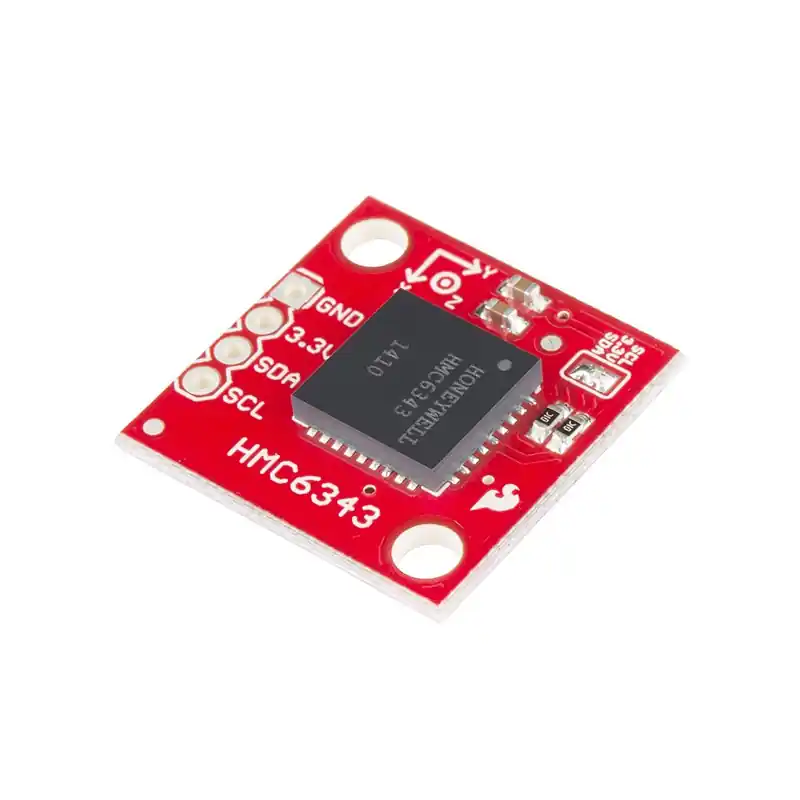

HMC6343 to w pełni zintegrowany, wysokiej klasy moduł kompasu elektronicznego, który oblicza i podaje kierunek z dokładnością do kilku stopni. Jest kompensowany pod kątem nachylenia oraz skalibrowany do pracy w warunkach zakłóceń magnetycznych. Dzięki tej płytce, korzystanie z modułu HMC6343 jest wyjątkowo łatwe. Wystarczy podłączyć zasilanie oraz złącza I2C do mikrokontrolera, aby moduł mógł odbierać polecenia i przesyłać dane do użytkownika.
Układ scalony HMC6343 łączy w sobie czujniki magnetorezystancyjne 3-osiowe, akcelerometry MEMS 3-osiowe, obwody analogowe i cyfrowe, mikroprocesor oraz algorytmy wbudowane w oprogramowanie, które są niezbędne do obliczeń kierunku. Moduł wymaga zasilania napięciem 3.3V przy poborze prądu 4.5mA i może mierzyć oraz obliczać kierunek co 200ms (5Hz).
Właściwości
- Kompas z wyjściami kierunkowymi i nachyleniem
- 3-osiowe czujniki MR, akcelerometry i mikroprocesor w jednym pakiecie
- Pamięć EEPROM
- Interfejs I2C
- Napięcie zasilania: 3.3V
- Prąd w trybie pracy: 4.5mA
