Opis

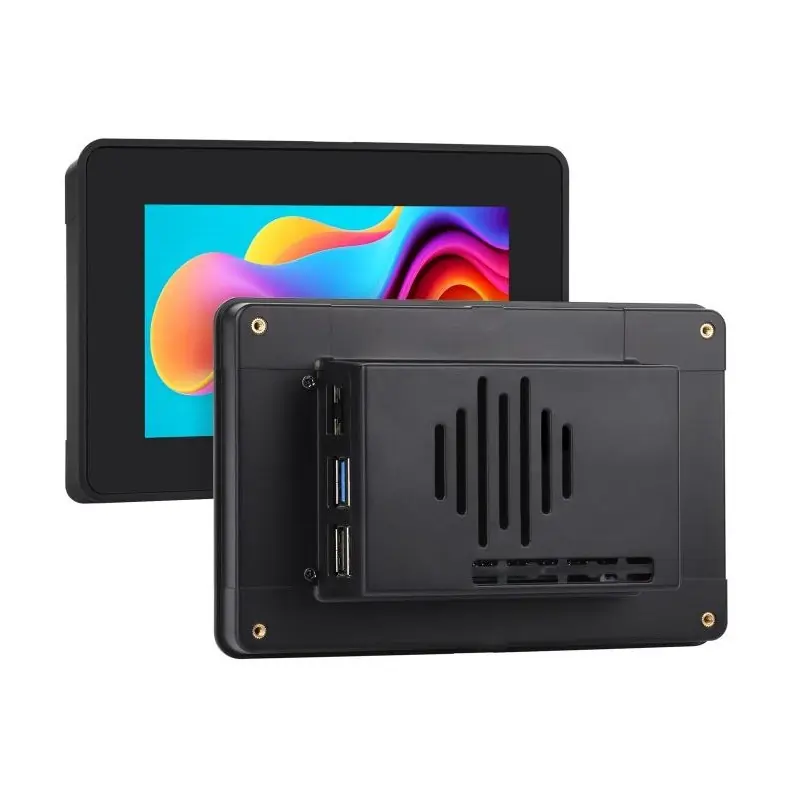

Model 5-DSI-TOUCH-B w wersji standardowej (bez obudowy) przeznaczony został do zastosowań w systemach wbudowanych, panelach operatorskich HMI oraz urządzeniach mobilnych wykorzystujących interfejs MIPI-DSI. Ekran pracuje domyślnie w orientacji pionowej (portrait) z rozdzielczością 720 × 1280 px (H×V), z możliwością zmiany orientacji na poziomą poprzez konfigurację programową.
Zastosowana matryca IPS zapewnia szeroki kąt widzenia 178° oraz stabilne odwzorowanie kolorów. Panel dotykowy obsługuje do 5 punktów jednocześnie (w zależności od systemu operacyjnego), a hartowane szkło o twardości do 6H zwiększa odporność na zarysowania. Technologia optical bonding poprawia czytelność obrazu, redukuje refleksy oraz ogranicza wnikanie kurzu pomiędzy warstwami wyświetlacza.
Komunikacja obrazu odbywa się przez interfejs DSI, natomiast panel dotykowy wykorzystuje magistralę I2C. Regulacja podświetlenia dostępna jest programowo. Całkowita grubość modułu wynosi około 8 mm (bez uwzględnienia wysokości dystansów montażowych), co ułatwia integrację w kompaktowych obudowach projektowych.
Wyświetlacz współpracuje z platformami Raspberry Pi (Raspberry Pi OS, 5-punktowy dotyk), ESP32-P4 (obsługa GUI w LVGL), a także z systemami opartymi o RK3506 i RK3576(Buildroot, Debian, Ubuntu, Android). Zasilanie realizowane jest przez linię 5 V GPIO zgodnie z dokumentacją producenta.
Właściwości
- Parametry wyświetlacza
- Przekątna: 5″
- Rozdzielczość: 720 × 1280 px
- Orientacja domyślna: pionowa (portrait)
- Panel: IPS
- Kąt widzenia: 178°
- Dotyk
- Typ: pojemnościowy
- Liczba punktów: do 5
- Interfejs dotyku: I2C
- Szkło: hartowane, do 6H
- Technologia łączenia: optical bonding
- Interfejsy i zasilanie
- Interfejs obrazu: MIPI-DSI
- Regulacja podświetlenia: programowa
- Zasilanie: 5 V (GPIO zgodnie z dokumentacją)
- Parametry fizyczne
- Grubość modułu: ok. 8 mm (bez dystansów)
- Masa: 0,135 kg
- Wersja: standardowa, bez obudowy
W zestawie
- 5-DSI-TOUCH-B (wersja standardowa, bez obudowy) ×1
- Przewód MIPI-DSI 12 cm ×1
- Przewód MX1.25 2PIN do 2.54 3PIN ×1
- Przewód FFC 22PIN ~200 mm (przeciwległe strony) ×1
- Przewód FFC 22PIN ~100 mm (przeciwległe strony) ×1
- Przewód MX1.25 2PIN do MX1.25 4PIN ~150 mm ×1
- Zestaw dystansów montażowych ×1
