Opis

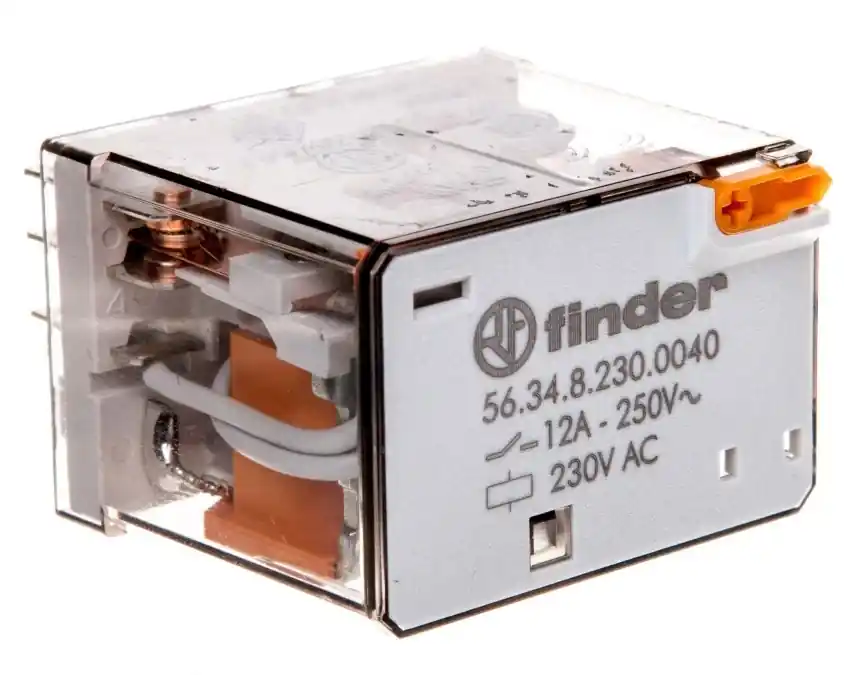

Przekaźnik 4P 12A 230V AC przycisk testujący, mechaniczny wskaźnik zadziałania 56.34.8.230.0040
Miniaturowy przekaźnik mocy serii 56, typ 56.34.8.230.0040, przeznaczony do stosowania w gniazdach z połączeniem wtykowym w aplikacjach automatyki i sterowania; monostabilny napęd na cewkę AC 230 V wyposażony w przycisk testujący i mechaniczny wskaźnik zadziałania.
Cechy techniczne
- Znamionowe napięcie sterowania: 230 V AC (50/60 Hz), zakres pracy 184–253 V.
- Rodzaj napięcia sterowania: AC; polaryzacja napędu: niespolaryzowany; tryb przełączania: monostabilny.
- Liczba styków przełącznych: 4 (cztery styki przełączające, pojedynczy rodzaj styku).
- Znamionowy prąd styków: 12 A; maksymalne napięcie przełączane do 400 V.
- Wyprowadzenia: połączenie wtykowe / FASTON (gniazdo kompatybilne z gniazdami serii 56).
- Funkcje mechaniczne: przycisk testujący umożliwiający lokalne testy zadziałania oraz mechaniczny wskaźnik stanu zadziałania.
- Wytrzymałość izolacji cewki: 4–5 kV; zakres temperatur pracy: -40 do +70 °C.
- Wymiary (S×W×G): 40,8 × 37,1 × 27,7 mm.
- Materiały styków: standardowo bez kadmu; dostępne akcesoria: gniazda i moduły sygnalizacyjne do montażu w systemach modułowych.
Zastosowanie produktu
- Sterowanie obwodami AC w panelach sterowniczych i rozdzielnicach elektronicznych.
- Przełączanie obciążeń rezystancyjnych i indukcyjnych do 12 A (oświetlenie, grzałki, małe silniki przy zachowaniu warunków określonych przez producenta).
- Interfejs pomiędzy układami sterującymi niskiego napięcia a siecią zasilającą w systemach automatyki budynkowej i przemysłowej.
- Instalacje HVAC, sterowanie sekwencjami pracy maszyn oraz aplikacje wymagające lokalnej weryfikacji stanu przekaźnika (przycisk testujący, wskaźnik mechaniczny).
- Rozwiązania modułowe wykorzystujące gniazda serii 56 oraz moduły sygnalizacyjne do szybkiej wymiany i serwisu.
