Opis

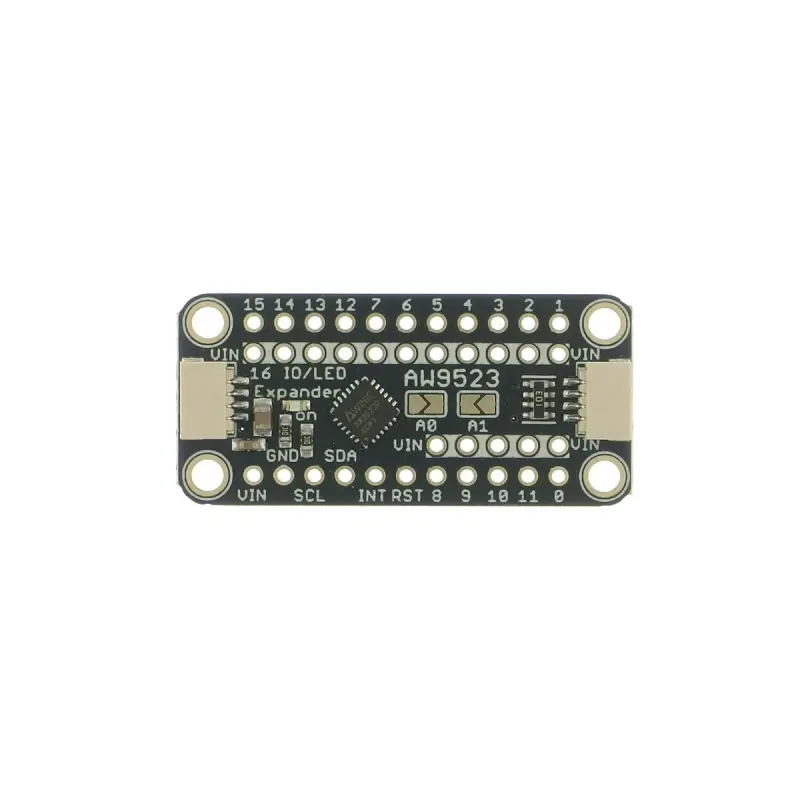

Moduł z 16-kanałowym ekspanderem GPIO oparty na układzie AW9523. Pozwala rozszerzyć ilość wejść i wyjść mikrokontrolera, a także bezpośrednio sterować diodami LED (z 256 poziomami jasności) bez potrzeby dodawania rezystora. Ekspander znakomicie sprawdzi się do podłączenia przycisków, ponieważ ma możliwość generowania przerwania w przypadku zmiany stanu na wejściu. Moduł jest zasilany napięciem od 2,5 V do 5,5 V, a komunikacja odbywa się przez interfejs I2C (złącze STEMMA QT). Pełna dokumentacja dostępna jest na stronie produktu. Producent udostępnia również łatwą w obsłudze bibliotekę dla Arduino oraz CircuitPython.
Właściwości
- 16 wielofunkcyjnych wejść/wyjść
- Możliwość sterowania LED z 256 poziomami jasności
- Każde GPIO może być niezależnie skonfigurowane jako wejście lub wyjście
- Obsługa przerwań
- Standardowy interfejs I2C
- Wybór adresu urządzenia za pomocą zworek AD1 i AD0
- SDA, SCL, SHDN i wszystkie GPIO mogą obsługiwać napięcie logiczne 1.8 V
- Ochrona ESD: ±4000V HBM (standard MIL-STD-883H Method 3015.8)
- Zatrzask: ± 450mA (JEDEC STANDARD NO.78C WRZESIEŃ 2010 standard)
- Funkcja wyłączania zasilania
- Domyślny adres I2C: 0x58
- Napięcie zasilania: 2,5 V do 5,5 V
- Wymiary: 38 x 17,8 x 4,5 mm
W zestawie
- STEMMA QT AW9523 GPIO Expander and LED Driver
- 2 x złącze męskie goldpin 16-pin
