Opis

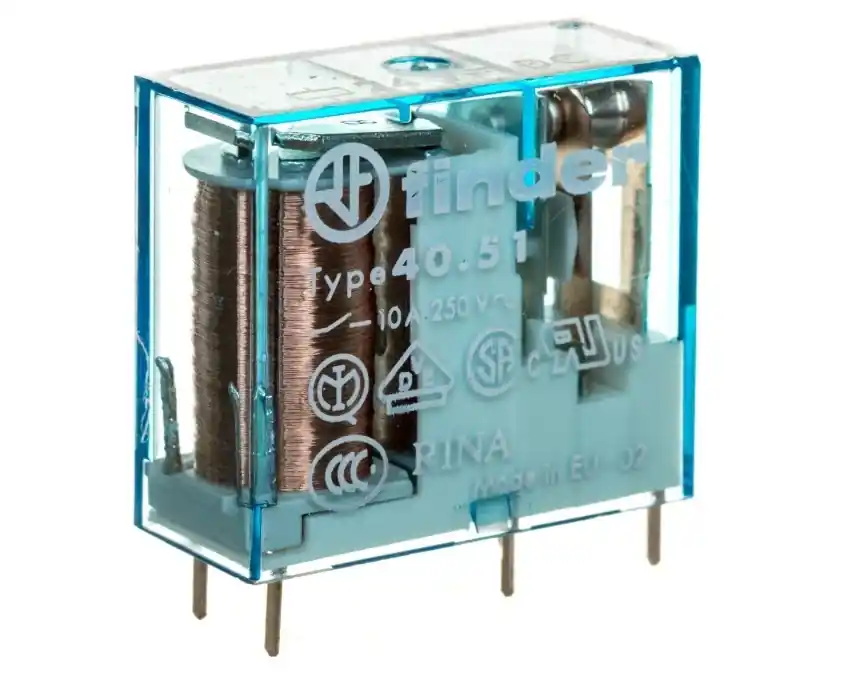

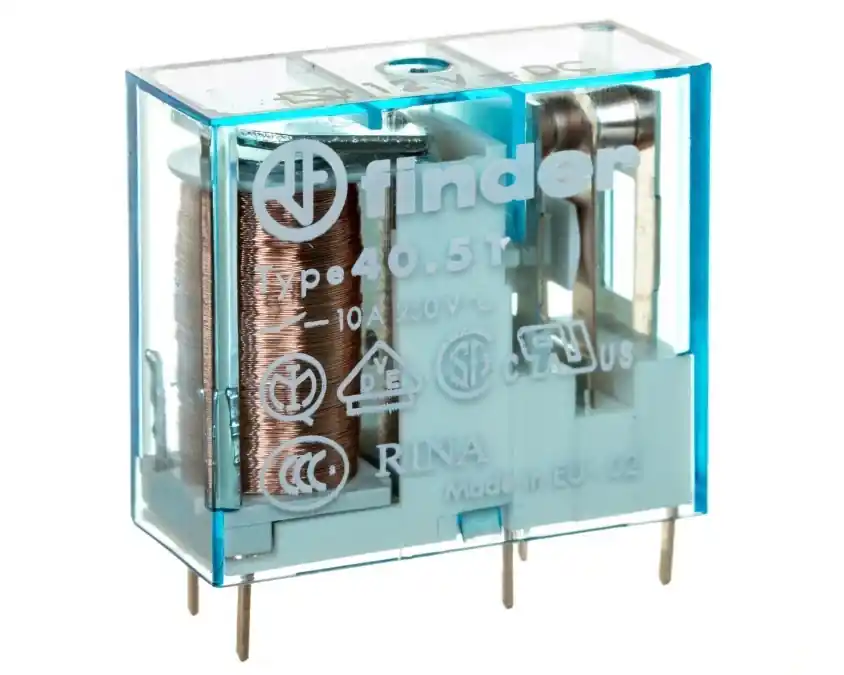

Przekaźnik 1P 10A 24V DC 40.51.9.024.0000
Miniaturowy przekaźnik elektromagnetyczny serii 40 przeznaczony do montażu na płytce drukowanej, stosowany jako element przełączający obwody DC o prądzie do 10 A; typ cewki: DC, zastosowania w układach sterowania i interfejsach sygnałowych.
Cechy techniczne
- Znamionowe napięcie cewki: 24 V DC (zakres sterowania DC: 17,5 ÷ 36 V)
- Tryb przełączania: monostabilny
- Rodzaj styku: podwójny (konfiguracja zestyków wchodząca w skład konstrukcji przekaźnika serii 40)
- Maksymalny prąd przełączalny: 10 A (styki mocy)
- Rodzaj połączenia elektrycznego: zacisk PCB (wersja do montażu na płytce drukowanej)
- Wymiary: szerokość 29 mm, wysokość 25 mm, głębokość 12,4 mm
- Wytrzymałość izolacyjna i odporność środowiskowa: typowe dla serii 40 — napięcie wytrzymujące izolacji do 6 kV oraz zakres pracy temperatur od -40 do +85 °C
- Konstrukcja serii: przeznaczona dla gniazd i PCB; dostępne rozstawy pinów w serii: 3,5 mm i 5 mm; opcje materiałowe zestyków oraz dostępne akcesoria (gniazda, mostki, diody gaszeniowe)
Zastosowanie
- Sterowanie obwodami DC w automatyce przemysłowej — izolacja sygnałów niskonapięciowych od obciążeń mocy
- Moduły i płytki sterujące wymagające przekaźników PCB o ograniczonym gabarycie i prądzie do 10 A
- Zastosowania w układach sygnalizacyjnych i czasowych przy użyciu dostępnych modułów i gniazd serii
- Instalacje wymagające pracy w szerokim zakresie temperatur oraz separacji galwanicznej między obwodami
