Opis

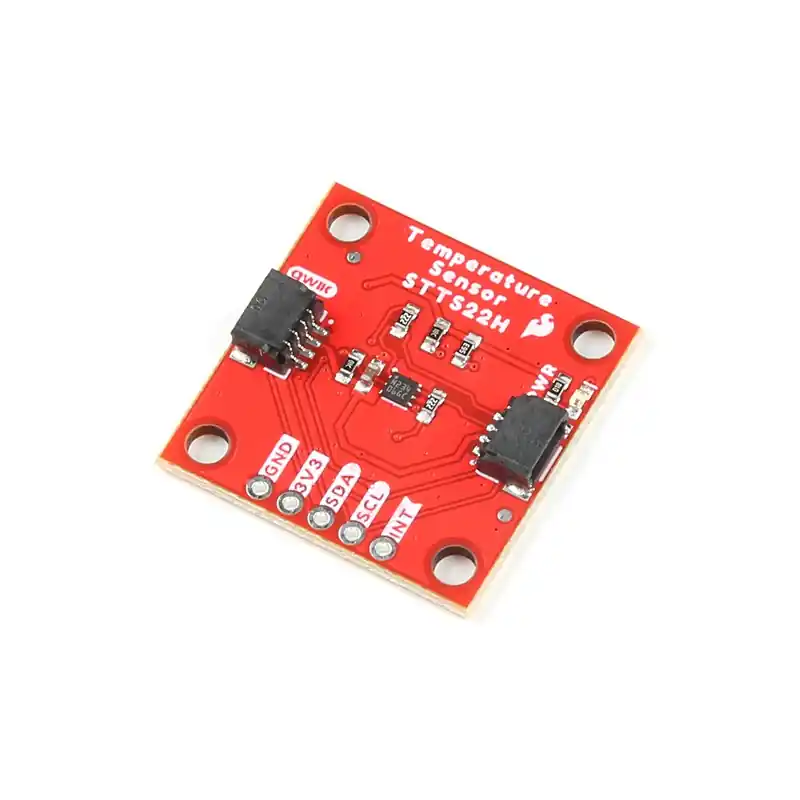

Moduł z precyzyjnym cyfrowym czujnikiem temperatury STTS22H od ST Microelectronics, wyposażony w złącze Qwiic. Dzięki fabrycznej kalibracji, czujnik oferuje wyjątkową dokładność pomiaru w całym zakresie temperatur roboczych od -40°C do 125°C, bez potrzeby dodatkowej kalibracji na poziomie aplikacji. Moduł pozwala na konfigurację trybu pracy przez użytkownika, umożliwiając wybór pomiędzy różnymi częstotliwościami odczytu (ODR), w tym trybem jednego pomiaru (one-shot). W tym trybie czujnik zużywa zaledwie 1.75 µA prądu, co sprawia, że idealnie nadaje się do aplikacji o niskim poborze mocy. Można również ustawić cztery różne adresy peryferyjne za pomocą zworki umieszczonej z tyłu modułu. Dodatkowo, czujnik wyposażony jest w pin przerwania, który informuje aplikację o przekroczeniu ustalonych progów temperatury (wysokiego lub niskiego). Podłączenie modułu jest niezwykle proste dzięki zastosowaniu systemu Qwiic. Płytka ma wbudowane rezystory podciągające 2.2 kΩ dla komunikacji I2C.
Właściwości
- Czujnik STTS22H
- Interfejs I2C
- Adresy: 0x3C (domyślny), 0x3E, 0x38, 0x3F
- Zakres temperatur pracy: -40°C do +125°C
- Dokładność pomiaru temperatury: ± 0.5°C (w zakresie -10°C do +60°C)
- Programowalne progi z pinem przerwań
- Programowalne tryby pracy: Freerun, One-shot, Low-ODR
- Złącze Qwiic
- Napięcie: 1.5V do 3.6V
- Pobór prądu: 1.75 µA w trybie „one-shot”
- Wymiary: 25,4 x 25,4 mm
