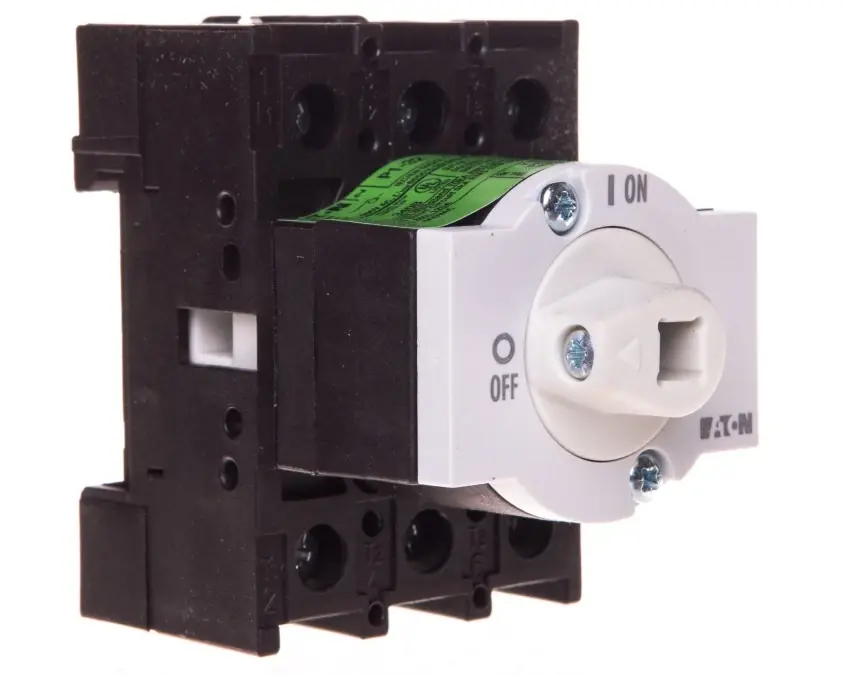

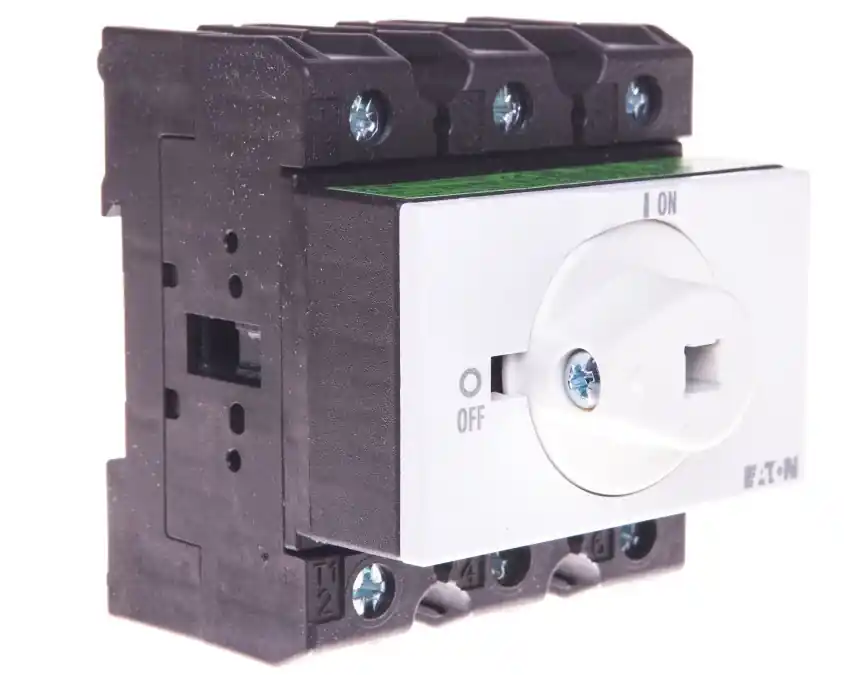

Rozłącznik izolacyjny 3P 100A do wbudowania P3-100/XM 172837
Rozłącznik izolacyjny P3-100/XM to 3-biegunowe urządzenie przeznaczone do izolacji i odłączania obwodów elektrycznych przy prądzie znamionowym 100 A; projektowany do montażu pośredniego w rozdzielnicach przemysłowych i instalacjach maszynowych.
- Znamionowy prąd ciągły (Iu): 100 A
- Liczba biegunów: 3
- Maksymalne znamionowe napięcie pracy Ue AC: 690 V
- Znamionowa moc pracy AC-3 przy 400 V: 45 kW
- Rodzaj przyłącza obwodu głównego: połączenie śrubowe
- Stopień ochrony: część czołowa IP20; przy montażu pośrednim urządzenie zapewnia stopień ochrony IP65
- Temperatura pracy: -25 °C do +50 °C
- Budowa: urządzenie mocowane na stałe (do wbudowania)
- Liczba styków pomocniczych w standardzie: 0 (zwiernych 0, rozwiernych 0, przełącznych 0); przewidziano możliwość montażu styków pomocniczych opcjonalnych
- Rodzaj elementu przełączającego: inne (rozłącznik izolacyjny typu P3)
- Zgodność z wymaganiami norm IEC/EN 60947 dotyczących łączników i rozłączników
- Izolacja i odłączanie obwodów zasilających w rozdzielnicach przemysłowych
- Główny rozłącznik w panelach sterowniczych i zasilaczach maszyn
- Zastosowania w obwodach silnikowych do 45 kW (AC-3, 400 V)
- Punkty serwisowe do prac konserwacyjnych i bezpiecznego odłączania zasilania
- Instalacje wymagające montażu stałego oraz możliwości integracji z opcjonalnymi stykami pomocniczymi
