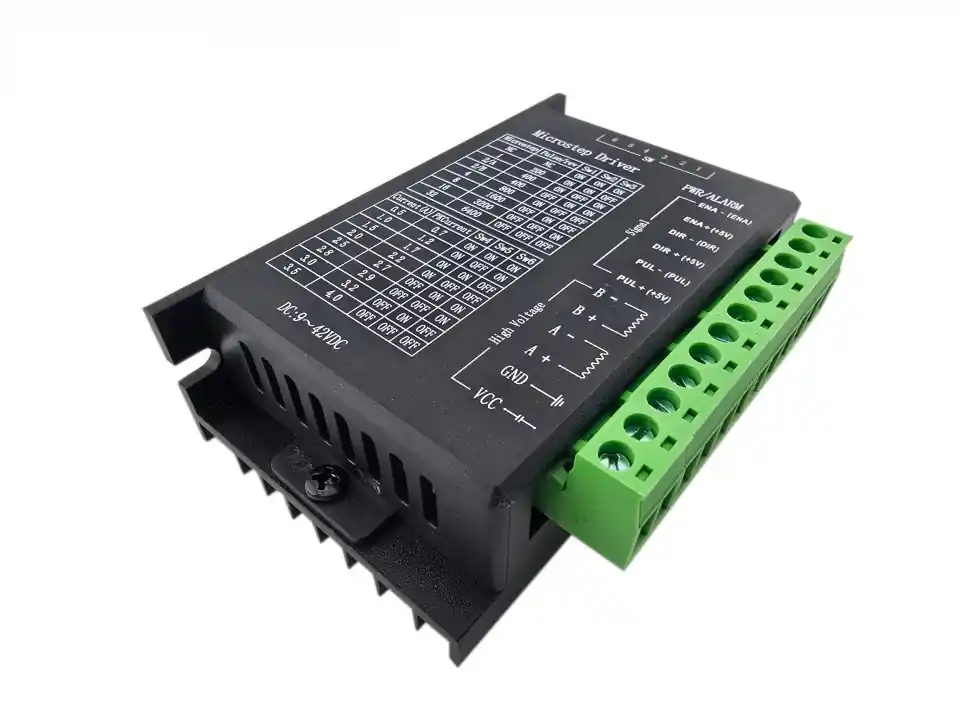

Sterownik Silnika Krokowego S109AFTG 4A 9-42V – Ulepszony TB6600 do CNC
Podnieś precyzję i kulturę pracy swoich maszyn dzięki sterownikowi silnika krokowego opartemu na nowoczesnym układzie S109AFTG. Jest to zaawansowany następcapopularnego modelu TB6600,oferujący stabilniejszą pracę i lepszeparametry. Moduł przeznaczony jest dosterowania 2-fazowymi silnikami krokowymi(bipolarnymi), co czyni go idealnymrozwiązaniem do budowy frezarek CNC,grawerek laserowych, drukarek 3D orazmanipulatorów.
Dlaczego warto wybrać sterownik na układzie S109AFTG?
Wysoka wydajność prądowa: Sterownik obsługuje silniki o prądzie szczytowym do 4.0A (regulowanym w 8 poziomach od 0.5A), co pozwala na współpracę z popularnymi silnikami NEMA 17 oraz mocniejszymi NEMA 23.
Precyzja sterowania: Dzięki obsłudze mikrokroków w zakresie do 1/32 (w tym tryby 1, 2, 4, 8, 16, 32), sterownik zapewnia płynny ruch silnika, redukcję wibracji i cichszą pracę w porównaniu do starszych konstrukcji.
Bezpieczeństwo i niezawodność:Moduł wyposażono w pełen pakiet zabezpieczeń: przeciążeniowe, zwarciowe, temperaturowe oraz ochronę przed odwrotną polaryzacją.
Profesjonalna konstrukcja: Wbudowana optoizolacja wejść sterujących chroni elektronikę sterującą (np. Arduino, Mach3) przed zakłóceniami. Solidny radiator zapewnia efektywne odprowadzanie ciepła.
Zastosowanie:
Budowa i modernizacja maszyn numerycznych (CNC), robotyka amatorska i profesjonalna, systemy pozycjonowania, automatyka przemysłowa.
Specyfikacjatechniczna:
Układ sterujący: S109AFTG (ulepszony zamiennik TB6600)
Napięcie zasilania: 9V – 42V DC
Prąd wyjściowy: 0.5A – 4.0A (regulacja przełącznikami DIP)
Sterowanie: Silniki krokowe 2-fazowe bipolarne
Podział kroku (Mikrokrok): 1/1, 1/2, 1/4, 1/8, 1/16, 1/32
Wymiary: 96 mm × 57 mm × 28 mm
