Opis

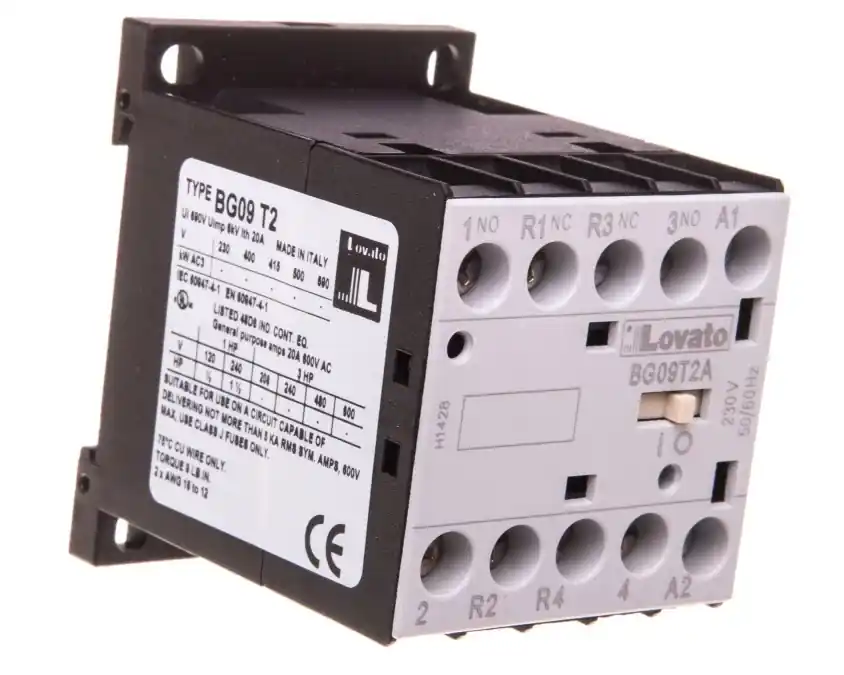

Stycznik 4 polowy, zestyki główne 2Z (2 zwierne) + 2 R (2 rozwierne), 20A w AC1
Cewka 230 VAC 50/60Hz
Prąd roboczy Ith wg IEC (AC1) [A]: 20
Prąd Ie/ moc robocza wg IEC (AC3) 400V [A/Kw]: 9A / 4.0Kw
Typ montażu: Śruba/szyna DIN 35 mm
Zaciski śrubowe
Podstawowe wyposażenie dodatkowe i akcesoria do stycznika:
– zestyki pomocnicze (montaż na styczniku): 11BGX1011 (1Z+1R), 11BGX1020 (2Z+0R), 11BGX1002 (0Z+2R), 11BGX1022 (2Z+2R), 11BGX1040 (4Z+0R), 11BGX1031 (3Z+1R), 11BGX1031 (1Z+3R), 11BGX1004 (0Z+4R)
– blokada mechaniczna (stycznik obok stycznika) – 11BGX5000
– filtry przeciwprzepięciowe: 11BGX77240 (warystor), 11BGX79240 (rezystor+kondesator)
Charakterystyka robocza
– znamionowe napięcie izolacji Ui: 690V
– przeznaczenie wg UL/CSA i IEC/EN/BS 60947-5-1: A600-Q600
Uwaga: brak możliwości wymiany cewki w serii 11BG…
Temperatura pracy: -40…+60 oC
Temperatura składowania: -55…+70 oC
Certyfikaty i zgodności
Uzyskane certyfikaty: CCC, EAC, skatalogowane przez UL dla USA i Kanady (cULus – plik E93602) jako styczniki pomocnicze; RINA dla serii BF00.
Zgodne z normami: IEC/EN/BS 60947-1, IEC/EN/BS 60947-5-1, UL 60947-1, UL 60947-5-1, CSA C22.2 nr 60947-1, CSA C22.2 nr 60947-5-1
Tworzywa sztuczne zgodne z normą: IEC/EN/BS 60335;
Więcej informacji technicznych w karcie katalogowej – do pobrania poniżej.
