Opis

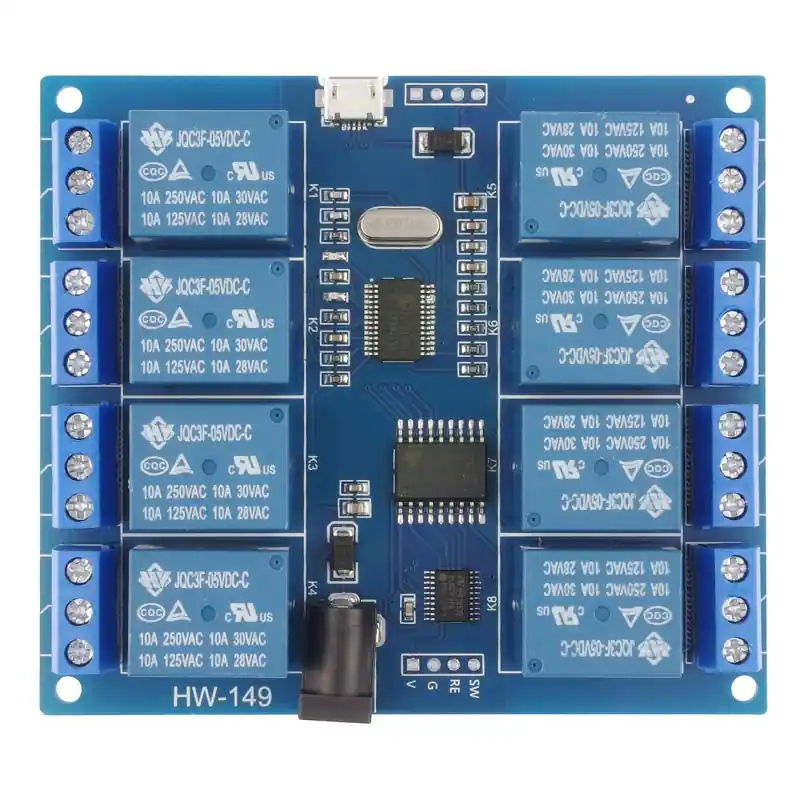

Moduł wyposażony w osiem przekaźników 10 A/250 V AC sterowane niezależnie za pośrednictwem magistrali szeregowej (UART) lub z poziomu komputera PC (poprzez złącze microUSB). Styki NO/NC przekaźników wyprowadzone zostały na zaciski śrubowe ARK. Płytka polecana do użycia z Arduino, umożliwia sterowanie ośmioma przekaźnikami z wykorzystaniem tylko dwóch linii mikrokontrolera.
Właściwości
- Moduł z ośmioma przekaźnikami 10 A/250 V AC
- Zaciski śrubowe (ARK) dla przewodów prądowych
- Magistrala UART
- Dzięki zastosowaniu magistrali szeregowej, nie jest wymagana duża liczba linii sterujących
- Prędkość transmisji: 9600 b/s
- Liczba bitów danych: 8
- Liczba bitów stopu: 1
- Parzystość: brak
- Sterowanie przepływem: wyłączone
- Wbudowana dioda zasilania i kontrolka odebrania danych
- Możliwość zasilania poprzez złącze microUSB
- Możliwość sterowania z komputera PC lub poprzez USB komputera jednopłytkowego (wbudowany konwerter PL2303HX)
- Wyprowadzone pola lutownicze dla przewodów magistrali UART (5 V)
- Obsługiwane systemy operacyjne: Windows XP, Windows Vista, Windows 7, Linux
- Otwory montażowe o średnicy 3 mm
- Zasilanie: 5 V DC
- Pobór prądu: 700 mA
- Możliwość podłączenia zewnętrznego zasilania 5V, gdy nie jesteśmy w stanie dostarczyć wystarczającej mocy z portu USB
- Wymiary: 91 x 80 x 18 mm
Uwaga!
Karta nie współpracuje z systemami operacyjnymi Microsoft Windows 8, 8.1, 10
