Opis

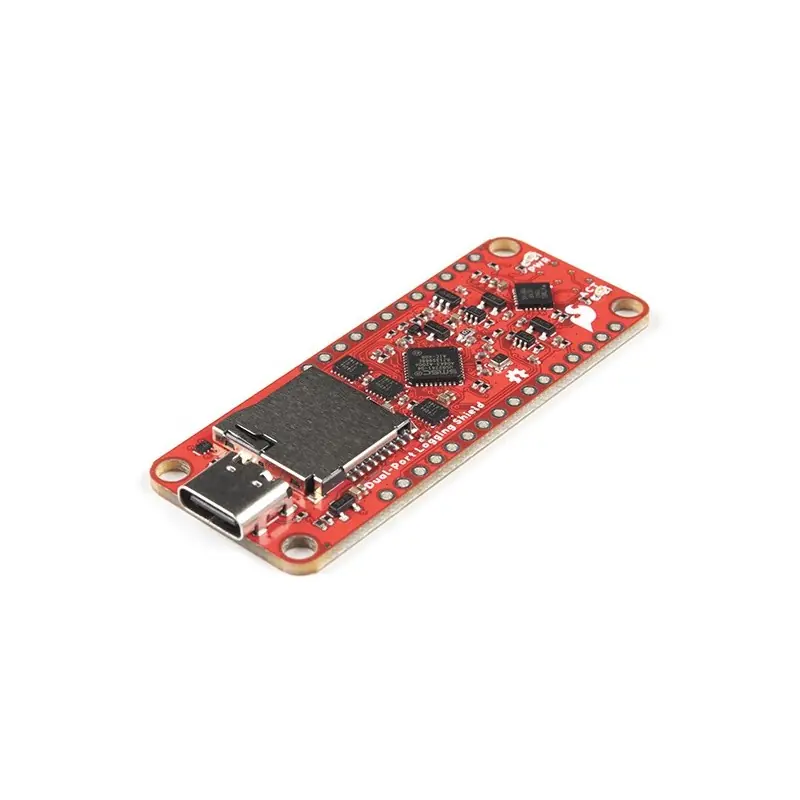

Rejestrator danych dedykowany do płytek z serii Thing Plus. Dane są zapisywane na karcie microSD poprzez interfejs SPI, a odczytywane mogą być zarówno w trybie SPI, jaki i przez wbudowany port USB typu C. Moduł obsługuje karty o pojemności do 32 GB (system plików FAT32, exFAT, NTFS). Wbudowany mikrokontroler ATtiny841 pełni rolę arbitra. Po podłączeniu Thing Plus automatycznie przełączy shield w tryb SPI, zaś po połączeniu z komputerem przez USB przełączy shield w tryb SDIO. Pomiędzy trybami można przełączać się również wydając proste polecenia przez interfejs I2C. Na stronie produktu dostępna jest instrukcja obsługi oraz biblioteka Arduino.
Właściwości
- Kompatybilny z Thing Plus i Feather
- Mikrokontroler ATtiny841
- Tryb pracy SPI lub SDIO
- Kontroler USB 2.0 USB2241
- Interfejs sterujący I2C
- Kompatybilny z kartami microSD odo 32 GB (FAT32, exFAT, NTFS)
- Gniazdo kart microSD
- Zasilanie przez Thing Plus i USB typu C
- Wskaźnik LED zasilania i trybu pracy
- Pady do przylutowania zewnętrznej pamięci EEPROM 24C04
