Opis

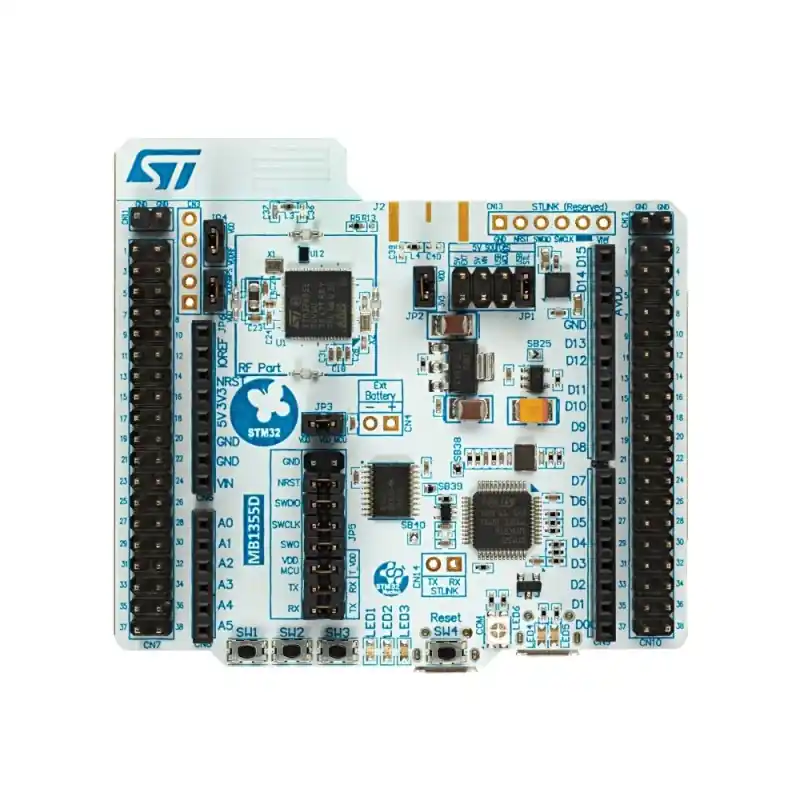

Zestaw ewaluacyjny STM32 Nucleo do komunikacji w ramach protokołów Bluetooth 5.2 oraz IEEE 802.15.4. Wykorzystuje mikrokontroler STM32WB55RG, który bazuje na rdzeniu ARM Cortex-M4 pracującym z częstotliwością 64 MHz i rdzeniu ARM Cortex-M0+ o częstotliwości 32 MHz (dedykowanym do przetwarzania protokołów sieciowych w czasie rzeczywistym). Takie rozwiązanie sprawia, że rdzeń ARM Cortex-M4 nie jest obciążony obliczeniami związanymi z komunikacją radiową, co pozwala na lepsze wykorzystanie zasobów.
Płytka została wyposażona w dwa typy złącz: Arduino Uno V3 i ST morpho (wszystkie wyprowadzenia GPIO mikrokontrolera) zapewniają dostęp do każdego z komponentów mikrokontrolera.
Właściwości
- Mikrokontroler STM32WBRG w obudowie VFQFPN68 (1 MB Flash, 256 kB SRAM)
- Nadajnik RF 2,4 GHz obsługujący specyfikację Bluetooth v5.2 i IEEE 802.15.4-2011
- Dedykowany mikroprocesor ARM 32-bitowy Cortex M0+ dla warstwy radiowej w czasie rzeczywistym
- Trzy diody LED do dyspozycji użytkownika
- Trzy przyciski do dyspozycji użytkownika i jeden przycisk resetowania
- Złącze płytki: użytkownik USB z Micro-B
- Złącza rozszerzające płyty:
- Arduino Uno V3
- ST morpho
- Zintegrowana antena PCB lub gniazdo złącza SMA
- Elastyczne opcje zasilania: ST-LINK USB VBUS lub zewnętrzne źródła
- Wbudowane gniazdo do baterii CR2032
- Wbudowany debugger/programator ST-LINK/V2-1 z możliwością ponownego wykorzystania USB: pamięć masowa, wirtualny port COM i port debugowania
- Kompleksowe biblioteki darmowego oprogramowania i przykłady dostępne w pakiecie STM32Cube
- Obsługa szerokiego wyboru zintegrowanych środowisk programistycznych (IDE), w tym IAR, Keil, IDE oparte na GCC, Arm Mbed
