Opis

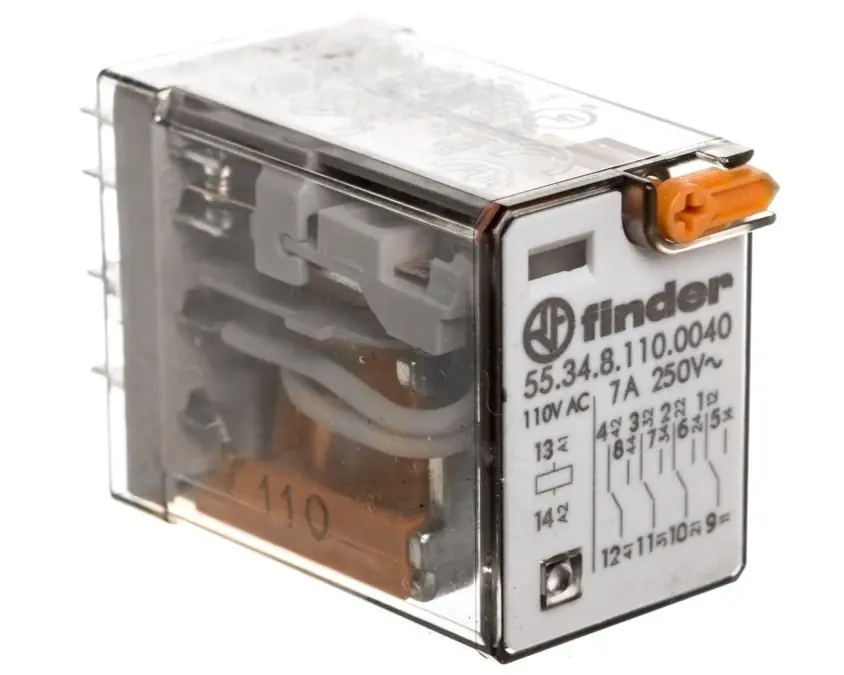

Przekaźnik przemysłowy 4P 7A 110V AC przycisk testujący mechaniczny wskaźnik zadziałania 55.34.8.110.0040
Miniaturowy przekaźnik przemysłowy z serii 55, typ 55.34.8.110.0040, przeznaczony do sterowania obwodami AC z cewką 110 V AC; wyposażony w mechaniczny przycisk testujący i mechaniczny wskaźnik zadziałania, stosowany w modułach gniazdowych i panelach sterowniczych.
Cechy techniczne
- Konfiguracja styków: 4 styki przełączne (4P), przełączające obwody.
- Prąd znamionowy styków: 7 A; maksymalne napięcie obwodu przełączanego do 250 V AC.
- Cewka: napięcie nominalne 110 V AC; zakres napięcia sterowania Us: 88–121 V AC dla 50/60 Hz.
- Rodzaj napięcia sterowania: AC, polaryzacja niespolaryzowana, tryb działania: monostabilny.
- Połączenie elektryczne: połączenie wtykowe płaskie (wtykowe zaciski płaskie) — kompatybilne z odpowiednimi gniazdami serii 55.
- Funkcje mechaniczne: przycisk testujący umożliwiający ręczne sprawdzenie działania oraz mechaniczny wskaźnik zadziałania ułatwiający diagnostykę wizualną.
- Wymiary: szer. 20,7 mm × wys. 37,2 mm × gł. 20,7 mm — konstrukcja kompaktowa do montażu w gniazdach i panelach.
- Parametry środowiskowe i izolacji: wytrzymałość dielektryczna do 2 kV AC; zakres temperatur pracy typowo od ?40°C do +85°C.
- Konstrukcja: miniaturowy przekaźnik przemysłowy serii 55 zaprojektowany do montażu w gniazdach drukowanych lub gniazdach wtykowych z akcesoriami montażowymi.
Zastosowanie
- Panele sterownicze i rozdzielnice — przełączanie obwodów pomocniczych i sygnalizacji.
- Moduły automatyki maszyn i sterowniki PLC — izolacja i sterowanie obciążeń do 7 A.
- Gniazda wymienne i moduły funkcyjne — dzięki połączeniu wtykowemu i kompaktowym wymiarom.
- Aplikacje serwisowe i diagnostyczne — manualny przycisk testowy i mechaniczny wskaźnik zadziałania ułatwiają testy funkcjonalne i konserwację.
