Opis

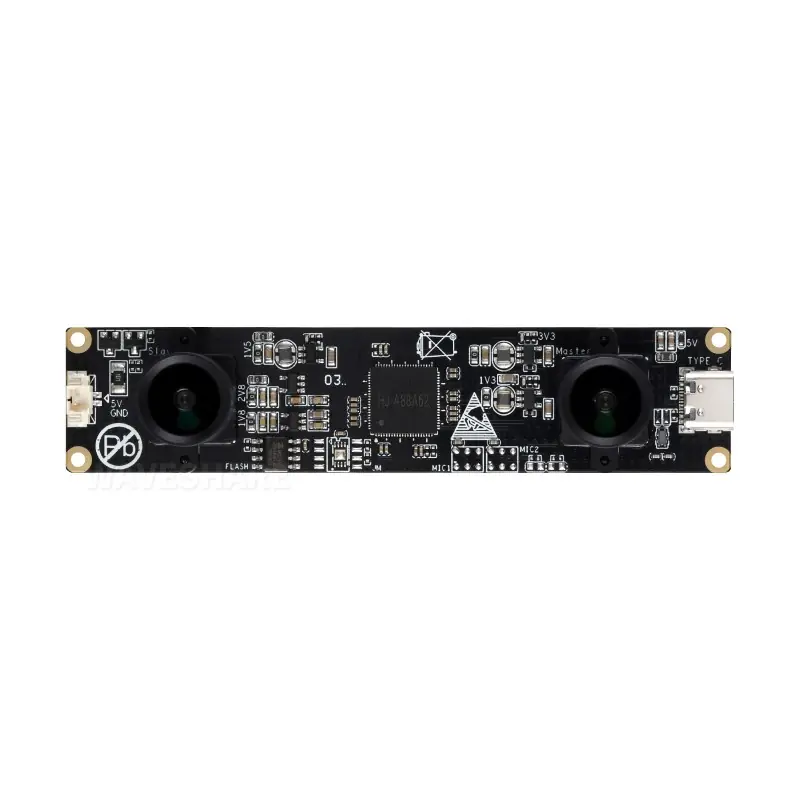

Moduł kamery stereo Waveshare 32639 przeznaczony jest do zastosowań wymagających jednoczesnego, precyzyjnie zsynchronizowanego przechwytywania obrazu z dwóch kamer. Zastosowanie dwóch sensorów OS02G10 o rozdzielczości 2 MP umożliwia uzyskanie obrazu stereo w tej samej klatce czasowej (same-frame output), co jest kluczowe w aplikacjach analizy głębi, widzenia maszynowego oraz systemach 3D.
Kamera posiada bazę stereo 62 mm, która zapewnia dobrą równowagę pomiędzy dokładnością pomiaru głębi a kompaktowymi wymiarami modułu. Obiektywy o niskiej dystorsji (<0,4%), ogniskowej 2,88 mm i przysłonie F2.2 gwarantują wierne odwzorowanie obrazu bez zniekształceń geometrycznych.
Moduł komunikuje się poprzez USB 2.0 Type-C i działa w trybie Plug & Play, bez potrzeby instalowania sterowników. Obsługa formatów MJPG oraz YUY2 umożliwia elastyczne dopasowanie parametrów wideo do wymagań aplikacji. Urządzenie znajduje zastosowanie w robotyce, systemach wizyjnych, automatyce przemysłowej, analizie przestrzennej oraz projektach AI.
Właściwości
- Typ urządzenia: moduł kamery stereo USB
- Liczba kamer: 2 (stereo)
- Sensor: OS02G10
- Rozdzielczość: 2 MP
- Procesor obrazu: automatyczna regulacja wzmocnienia, ekspozycji i balansu bieli
- Rozmiar sensora: 1/2,9 cala
- Typ migawki: rolling shutter
- Interfejs: USB 2.0 Type-C
- Ogniskowa obiektywu: 2,8 mm
- Przysłona: F2.2
- Pole widzenia: 92° (D) / 84° (H) / 54° (V)
- Ustawianie ostrości: stałe
- Dystorsja obiektywu: <0,4%
- Filtr IR: 650 nm
- Synchronizacja: stereo, ta sama klatka (same-frame output)
- Długość bazy stereo: 62 mm
- Format obrazu: MJPG, YUY2
- Rozdzielczość zdjęć: 3840 x 1080
- Nagrywanie wideo MJPG:
- 30 FPS 3840 x 1080
- 30 FPS 2560 x 720
- 30 FPS 1920 x 1080
- 30 FPS 1600 x 600
- 30 FPS 1280 x 720
- 30 FPS 1280 x 480
- 30 FPS 800 x 600
- 30 FPS 640 x 480
- 30 FPS 640 x 240
- 30 FPS 320 x 240
- Nagrywanie wideo YUY2:
- 2 FPS 3840 x 1080
- 5 FPS 2560 x 720
- 5 FPS 1920 x 1080
- 10 FPS 1600 x 600
- 10 FPS 1280 x 720
- 10 FPS 1280 x 480
- 10 FPS 800 x 600
- 30 FPS 640 x 480
- 30 FPS 640 x 240
- 30 FPS 320 x 240
- Napięcie zasilania: 5 V ±5%
- Temperatura pracy: 0°C ~ 50°C
- Obsługiwane systemy: Windows, Linux, macOS
- Wymiary modułu: 100,00 x 22,00 x 17,72 mm
