Opis

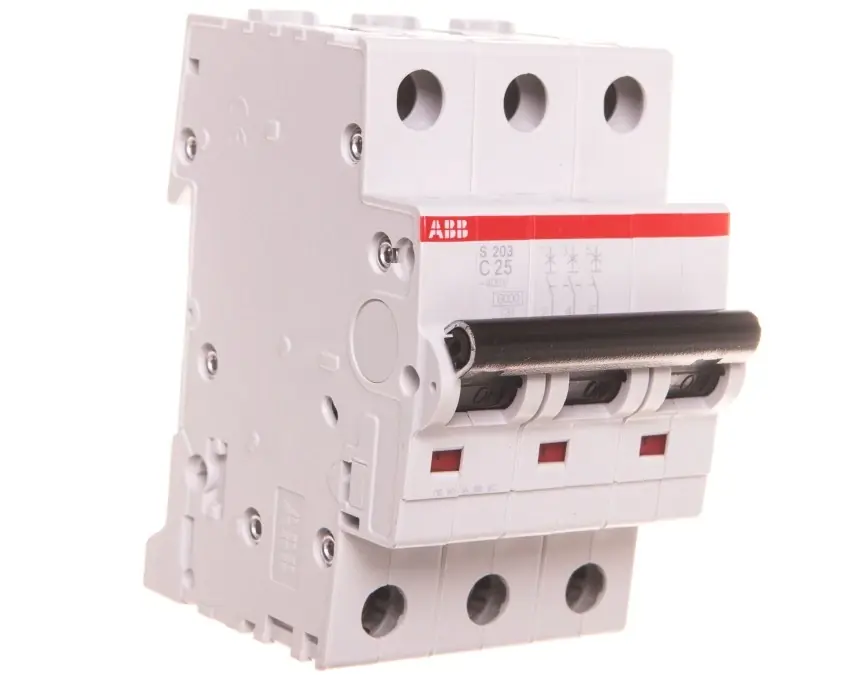

Wyłącznik nadprądowy 3P C 25A 6kA AC S203-C25 2CDS253001R0254
Miniaturowy wyłącznik nadmiarowo-prądowy S203-C25 w wykonaniu 3-biegunowym, przeznaczony do ochrony obwodów 3-fazowych przed przeciążeniem i zwarciem w instalacjach niskiego napięcia.
Cechy techniczne
- Prąd znamionowy (In): 25 A
- Napięcie znamionowe (Un): 400 V AC, częstotliwość 50 Hz; kompatybilny z AC/DC
- Charakterystyka wyzwalania: C (szybsze działanie przy prądach udarowych typowych dla obciążeń indukcyjnych)
- Liczba biegunów: 3 (bez jednoczesnego rozłączania bieguna N)
- Znamionowa zwarciowa zdolność łączeniowa: 6 kA wg EN 60898
- Klasa ograniczenia energii: 3; Kategoria przepięcia: 3; Stopień zanieczyszczenia: 2
- Stopień ochrony: IP20
- Szerokość: 3 moduły; głębokość zabudowy: 69 mm
- Możliwość dodatkowego wyposażenia: tak — opcjonalne styki pomocnicze i akcesoria montażowe
- Montaż: szyna DIN; konstrukcja z mechanizmem wyzwalającym zabezpieczającym przed przeciążeniem i zwarciem
- Normy techniczne: zgodność z IEC/EN 60898-1 oraz IEC/EN 60947-2
Zastosowanie
- Ochrona obwodów w budownictwie mieszkaniowym i komercyjnym (rozdzielnice pionowe i poziome)
- Instalacje przemysłowe o zasilaniu 3-fazowym — zabezpieczenie obciążeń silnikowych i obwodów o charakterze indukcyjnym
- Aplikacje w rozdzielnicach modułowych wymagające kompaktowego wyłącznika o zdolności łączeniowej do 6 kA
- Systemy z możliwością rozbudowy o styki pomocnicze dla sterowania i sygnalizacji awarii
