Opis

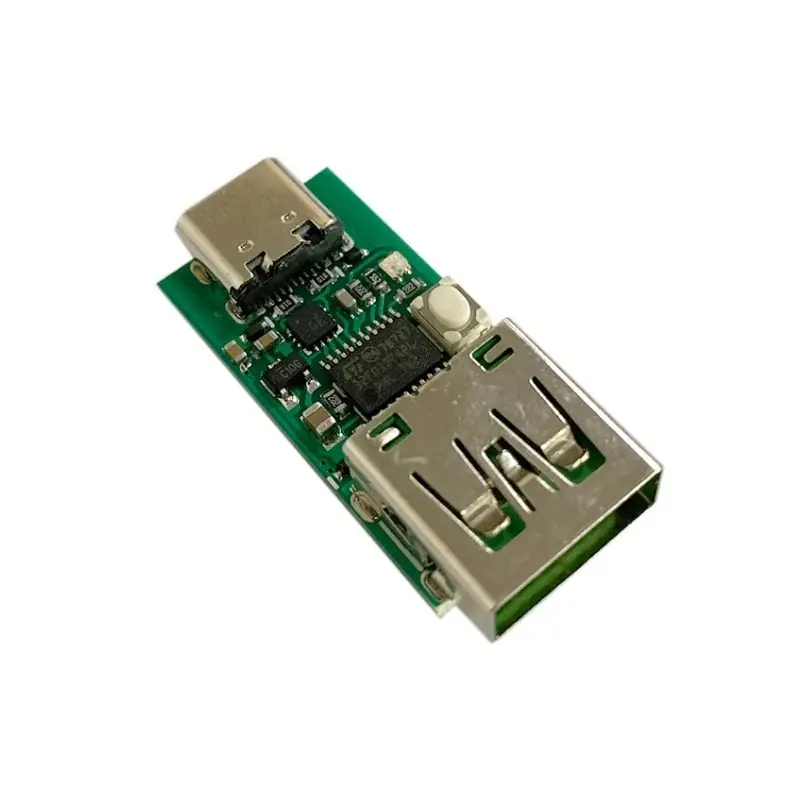

Moduł wyzwalacza przeznaczony do ładowarek PD 2.0 i PD 3.0 (Power Delivery). Wyposażony został w wejście USB typu C i wyjście USB typu A. Umożliwia zasilanie urządzeń z wykorzystaniem ładowarek PD USB-C wybranym napięciem: 5 V, 9 V, 12 V, 15 V i 20 V, jak również testowanie ładowarek (współpracuje ze wszystkimi urządzeniami USB PD2.0 PD3.0 Fast Charging). Włączenie wyzwalacza oraz wybór napięcia wyjściowego realizowane jest za pomocą przycisku, a stan napięcia sygnalizowany jest za pomocą kolorowych diod LED. Moduł w połączeniu z ładowarką może posłużyć jako zasilacz np. laptopa.
W domyślnym trybie napięcie wyjściowe po podłączeniu zasilacza ustawione jest na 5 V i można je zwiększyć za pomocą przycisku. Aby ustawić napięcie na stałe, czyli tak aby po podłączeniu zasilania napięcie miało ustaloną wcześniej wartość należy:
- Odłączyć moduł od ładowarki
- Przycisnąć przycisk i trzymając go podłączyć ładowarkę
- W momencie gdy dioda będzie szybko zmieniać kolory można puścić przycisk
- Następnie szybkimi wciśnięciami należy ustawić pożądany tryb
- czerwony – tryb domyślny – 5 V i możliwość zmiany napięcia za pomocą przycisku
- żółty – 9 V
- zielony – 12 V
- cyjan – 15 V
- niebieski – 20 V
- fioletowy – maksymalne napięcie jakie obsługuje ładowarka
- biały – test ładowarki (cykliczna zmiana napięcia)
- Po ustawieniu trybu należy go zatwierdzić przytrzymując przycisk dopóki dioda nie zgaśnie
- Po odłączeniu i podłączeniu ładowarki włączony zostanie ustawiony przed chwilą tryb
Właściwości
- Napięcie wyjściowe: 5 do 20 V
- Prąd wyjściowy: do 5 A
- Moc: 100 W
- Złącze wejściowe: USB typu C
- Złącze wyjściowe: USB typu A
- Wskaźnik LED zakresu napięcia wyjściowego:
- czerwony – 5 V
- żółty – 8 – 10 V
- zielony – 11 – 13 V
- cyjan – 14 – 16 V
- niebieski – 18 – 20 V
- fioletowy – maksymalne napięcie
- biały – napięcie automatyczne
- Przycisk sterujący
- Zabezpieczenie przed przepięciami i odwrotnym podłączeniem
- Wymiary: 15 x 30 mm
