Opis

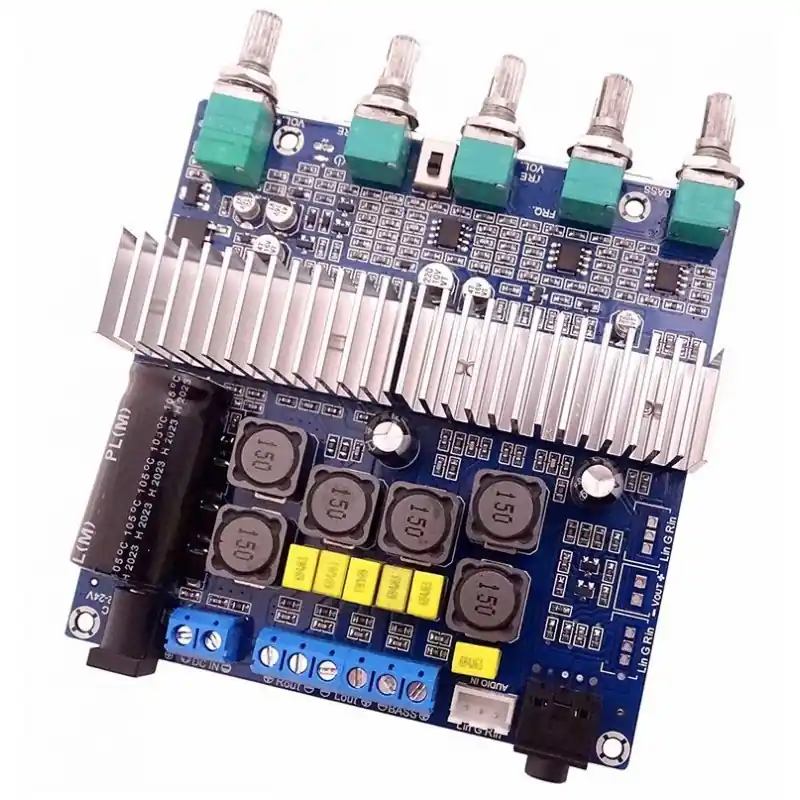

Moduł cyfrowego wzmacniacza audio oparty na układzie TPA3116. Ma dwa kanały o mocy 50 W (lewy i prawy) oraz jeden 100 W (bass) i może współpracować z głośnikami o impedancji od 4 do 8 Ω (kanał lewy i pracy) oraz od 2 do 8 Ω (bass). Moduł jest zasilany napięciem z zakresu od 12 do 24 V. Na płytce umieszczono 5 potencjometrów do regulacji poziomu głośności, tonów wysokich oraz niskich. Wejście audio podłączone może być przez złącze Jack 3,5 mm lub 3-pinowe złącze AUDIO IN, natomiast wyjścia wyprowadzone zostały na złączach śrubowych. Sprawdzi się jako element domowego systemu audio.
Właściwości
- Zasilanie: gniazdo DC lub listwa zaciskowa
- Wejście audio: gniazdo Jack 3,5 mm lub złącze audio 3-pinowe
- Potencjometr do regulacji głośności basów
- Potencjometr do regulacji głośności lewego i prawego kanału
- Potencjometr do regulacji tonów wysokich
- Przełącznik/potencjometr do regulacji całkowitej głośności
- Czułość wejścia audio: 600-800mV
- Pasmo przenoszenia: 20 Hz-20 kHz
- Impedancja głośników: kanał lewy i prawy: 4-8 Ω, kanał basowy: 2-8 Ω
- Zakres napięcia roboczego: DC 12 do 24 V
- Moc: do 50 W (lewy kanał i prawy kanał), 100W (kanał basowy)
- Wymiary: 101 x 100 x 30 mm
W zestawie
- 3-kanałowy wzmacniacz audio TPA3116
- Przewód 3-pin
- 5 x nasadka na potencjometr
- Zestaw śrub
