Opis

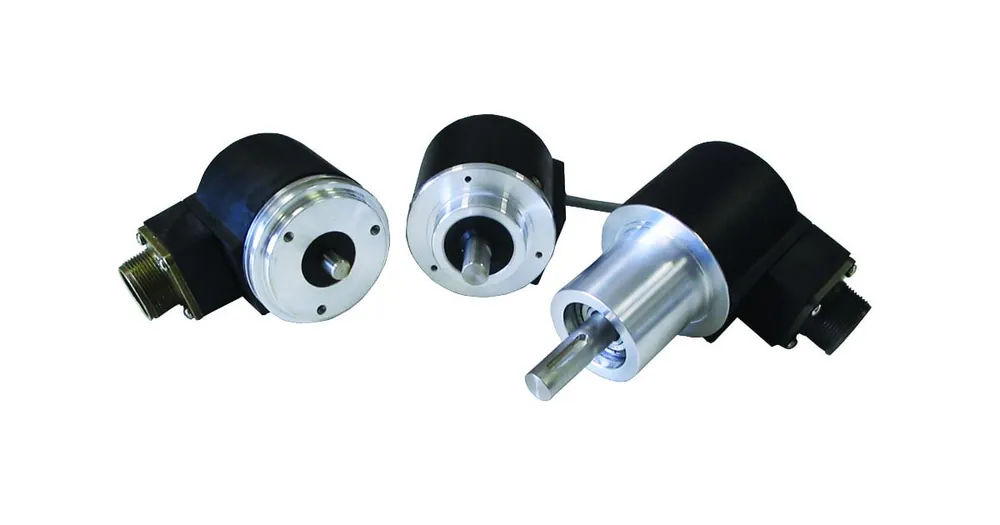

Enkodery EL 58 – ER 58 – EH53 (średnica 58 mm), przeznaczone są do zastosowań przemysłowych o wysokich wymaganiach odporności mechanicznej. Enkodery te są zaprojektowane do obsługi wysokich obciążeń promieniowych i osiowych wału i mogą być montowane za pomocą kołnierzy lub serwozłączy.
Najważniejsze cechy:
Średnica zewnętrzna (max) 63 mm
Średnica wałka (max) 10 mm
Rozdzielczość (max) 24.000 PPR
Częstotliwość wyjściowa (max) 300 kHz
Temperatura robocza (° C) -20 ° … + 70 °
Stopień ochrony IP 66
Parametry elektryczne:
Rozdzielczość: od 1 do 24000 ppr
Zasilanie: 5 = 4,5 … 5,5 V DC, 5/28 = 4,5 … 30 V DC (zabezpieczenie przed odwrotną polaryzacją)
Pobór mocy bez obciążenia: maks. 800 mW
Maksymalny prąd obciążenia: C / P = 50 mA / kanał, L / RS = 20 mA / kanał
Typ wyjścia: otwarty kolektor NPN (AEIC-7273, pull-up max +30 V DC), push-pull / sterownik linii HTL, (AEIC-7272), sterownik linii RS-422 (AELT-5000 lub równoważny)
Maksymalna częstotliwość wyjściowa: 250 kHz do 6000 ppr, 500 kHz od 7200 ppr
Kierunek liczenia: A prowadzi B zgodnie z ruchem wskazówek zegara (widok wału)
Kompatybilność elektromagnetyczna: zgodnie z dyrektywą 2014/30 / UE
RoHS: zgodnie z dyrektywą 2011/65 / UE
UL / CSA: certyfikat n. E212495
Specyfikacja mechaniczna:
Średnica wału: o 6/ 8 / 9,52 (3/8 ”) / 10 / 12 mm
Stopień ochrony: X = IP 54 (IEC 60529), S = IP 66 (IEC 60529)
Maksymalna prędkość obrotowa: IP 54 – 6000 rpm / IP 66 – EL 3000 rpm / 60 ° C / ER 3000 rpm / 70 ° C – 2000 rpm / 85 ° C
Maksymalne obciążenie wału: 10 N osiowe / 20 N promieniowe z wałem ř6 mm 200 N osiowe / promieniowe
Udar: 50 G, 11 ms (IEC 60068-2-27)
Wibracje: 10 G, 10 … 2000 Hz (IEC 60068-2-6)
Moment bezwładności: 1,5 x 10-6 kgm2 (36 x 10-6 lbft2)
Moment rozruchowy (przy + 20 ° C / + 68 ° F): <0,02 Nm (2,83 Ozin) IP 54, <0,06 Nm (8,50 Ozin) IP 66
Materiał stopnia łożyskowego: aluminium EN-AW 2011
Materiał wału: stal nierdzewna 1.4305 / AISI 303
Materiał obudowy: wzmocnione włóknem szklanym / malowane aluminium PA66
Żywotność łożysk: 109 obrotów
Temperatura pracy: -10 ° … + 60 ° C (+ 14 ° … + 140 ° F) seria EL -25 ° … + 85 ° C (-13 ° … + 185 ° F) seria ER
Temperatura przechowywania: -25 ° … + 70 ° C (-13 ° … + 158 ° F)
Waga: 350 g (12,35 oz), 450 g (15,87 oz) z metalową osłoną
Możliwe konfiguracje dla serii EL58:
1 – 2 – 4 – 5 – 10 – 15 – 16 – 20 – 25 – 30 – 32 – 40 – 50 – 60 – 70 – 80 – 90 – 160 -180 – 350 – 450 – 660 – 700 – 750 – 1500
Możliwe zastosowania dla serii ER58:
100 – 120 – 128 – 150 – 200 – 240 – 250 – 256 – 300 – 360 – 400 – 480 – 500 – 512 -600 – 625 – 720 – 800 – 900 – 1000 – 1024 – 1200 – 1250 – 1440 – 1600 – 1800 -2000 – 2048 – 2500 – 3000 – 3600 – 4000 – 4096 – 5000 – 6000 – 7200 – 8000 -8192 – 9000 – 10000 – 10240 – 12000 – 14400 – 16000 – 16384 – 18000 – 20000 – 20480 – 24000.
