Opis

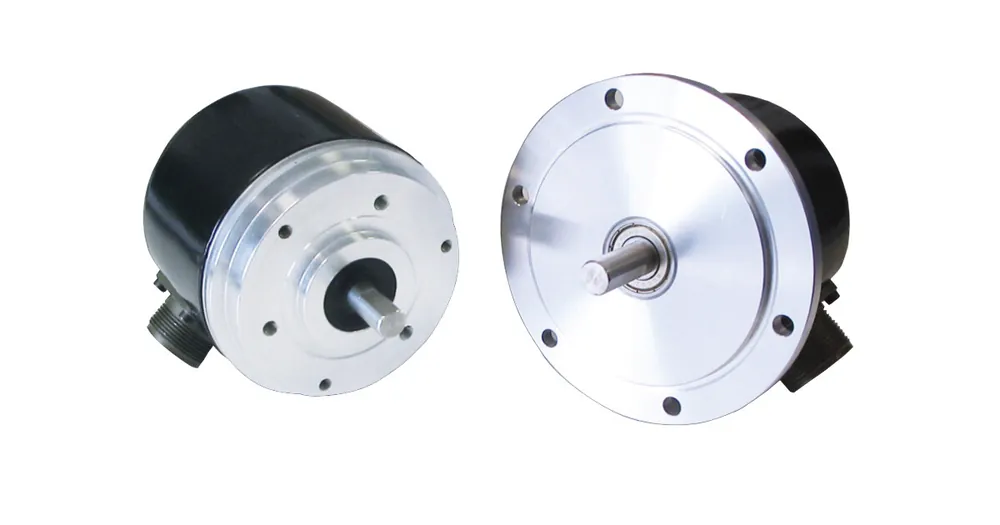

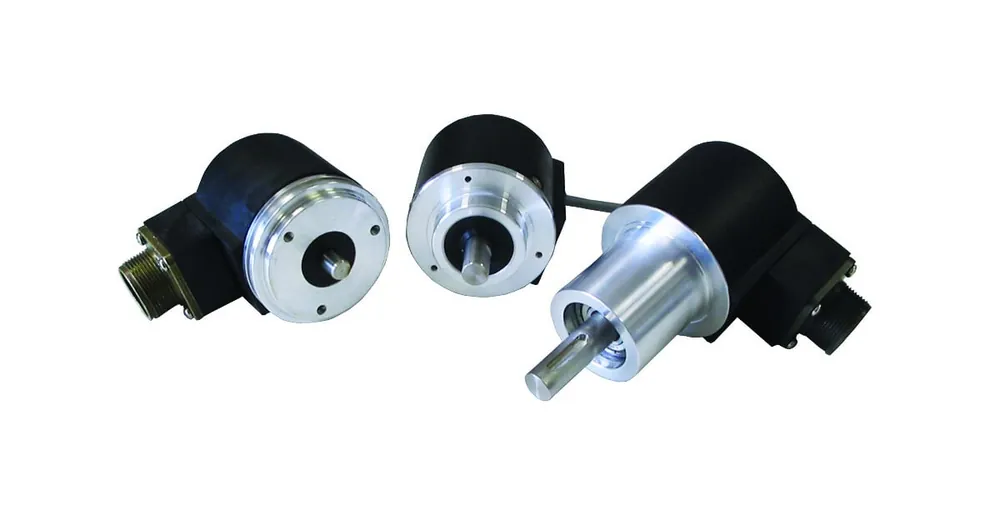

Enkodery Enkodery typu EL90A – ER90A – EL115A – ER115A przeznaczone są do pracy w trudnym środowisku. Najważniejsze parametry:
3-kanałowy koder (A / B / Z) do 10000 ppr
Zasilanie do +28 V DC z kilkoma dostępnymi interfejsami elektrycznymi
Częstotliwość wyjściowa do 500 kHz
Wyjście kabla lub złącza
Metalowa osłona do ciężkich zastosowań
Wałek o średnicy do 11 mm
Montaż przy pomocy synchro lub przyłącze zgodne z REO-444
Parametry elektryczne:
Rozdzielczość: od 1 do 2048 ppr
Zasilanie: 5 = 4,5 … 5,5 V DC, 5/28 = 4,75 … 29,4 V DC (zabezpieczenie przed odwrotną polaryzacją)
Pobór mocy bez obciążenia maks.: 800 mW
Maksymalny prąd obciążenia: C / P = 50 mA / kanał, L / RS = 20 mA / kanał
Typ wyjścia: otwarty kolektor NPN (AEIC-7273, pull-up max +30 V DC), push-pull / sterownik linii HTL (AEIC-7272), sterownik linii RS-422 (AELT-5000)
Maksymalna częstotliwość wyjściowa: 500 kHz
Odliczanie kierunku: A prowadzi B zgodnie z ruchem wskazówek zegara (widok wału)
Zgodność elektromagnetyczna: zgodnie z dyrektywą 2014/30 / UE
RoHS: zgodnie z dyrektywą 2011/65 / UE
Certyfikat UL / CSA: n. E212495
Specyfikacja mechaniczna:
Średnica wału: o 8 / 9,52 (3/8 ”) / 10 / 11 mm
Stopień ochrony: X = IP 54 (IEC 60529), S = IP 66 (IEC 60529)
Maksymalna prędkość obrotowa: X = 6000 rpm, S = EL 3000 rpm / 60 ° C, ER 3000 rpm / 70 ° C – 2000 rpm / 85 ° C
Maksymalne obciążenie wału: 200 N osiowe / promieniowe
Udar: 50 G, 11 ms (IEC 60068-2-27)
Wibracje: 10 G, 10 … 2000 Hz (IEC 60068-2-6)
Moment bezwładności: 1,5 x 10-6 kgm2
Początkowy moment obrotowy (przy + 20 ° C / + 68 ° F): <0,02 Nm (IP 54) <0,06 Nm (IP 66)
Materiał korpusu: aluminium EN-AW 2011
Materiał wału: stal nierdzewna 1.4305 / AISI 303
Materiał obudowy: wzmocnione włóknem szklanym / malowane aluminium PA66
Żywotność łożysk: 109 obrotów
Temperatura pracy: -10 ° … + 60 ° C (+ 14 ° … + 140 ° F) seria EL, -25 ° … + 85 ° C (-13 ° … + 185 ° F) seria ER
Temperatura przechowywania: -25 ° … + 70 ° C (-13 ° … + 158 ° F)
Waga: 350 g (12,35 oz), 450 g (15,87 oz) z metalową osłoną
Możliwe rozdzielczości dla serii EL63:
1 – 2 – 4 – 5 – 10 – 15 – 16 – 20 – 25 – 30 – 32 – 40 – 50 – 60 – 70 – 80 – 90 – 160 -180 – 350 – 450 – 660 – 700 – 750 – 1500
Możliwe rozdzielczości dla serii EL90A – EL115A:
1 – 2 – 4 – 5 – 10 – 15 – 16 – 20 – 25 – 30 – 32 – 40 – 50 – 60 – 70 – 80 – 90 – 160 – 180 – 350 – 450 – 660 – 700 – 750 – 1500
Możliwe rozdzielczości dla serii ER90A – ER115A:
100 – 120 – 128 – 150 – 200 – 240 – 250 – 256 – 300 – 360 – 400 – 480 -500 – 512 – 600 – 625 – 720 – 800 – 900 – 1000 – 1024 – 1200 – 1250 – 1440 – 1600 – 1800 – 2000 – 2048 – 2500 – 3000 – 3600 – 4000 – 4096 – 5000 – 6000 – 7200 – 8000 – 8192 – 9000 – 10000
