Opis

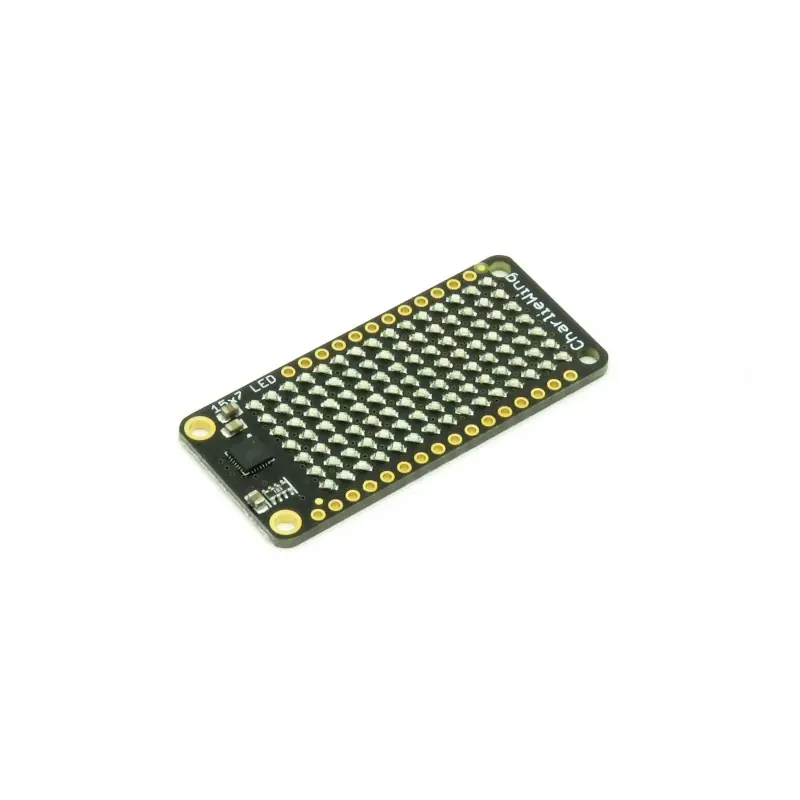

Wyświetlacz z serii CharliePlex FeatherWing zbudowany jest w oparciu o matrycę LED 15 x 7. Moduł wyświetlacza wyposażony jest w kontroler IS31FL3731, co umożliwia sterowanie wyświetlaczem poprzez interfejs I2C. Kontroler umożliwia sterowanie jasnością świecenia każdej z diod wyświetlacza poprzez sterowanie 8-bitowym sygnałem PWM. Pozwala to na tworzenie bardzo ciekawych efektów świetlnych.
Kontroler IS31FL3731 zasilany jest napięciem od 2,7 V do 5,5 V. Posiada w swojej strukturze pamięć RAM wystarczającą do przechowania 8 niezależnych konfiguracji świecenia diod całego wyświetlacza. Umożliwia to załadowanie do jego pamięci przygotowanej animacji, a następnie wywołanie jej za pomocą jednej komendy. Użycie interfejsu I2C upraszcza sterowanie wyświetlaczem i zmniejsza zapotrzebowanie układu nadrzędnego w piny GPIO. Do komunikacji wykorzystywane są dwie linie SDA i SCL oraz zasilanie. W module istnieje możliwość wyboru jego adresu, 0x74 lub 0x77.
Właściwości
- Napięcie zasilania: 2,7..5,5 V
- Matryca LED: 15 x 7
- Interfejs: I2C
- Kolor diod LED: Niebieski
- Wymiary modułu: 51 mm x 23 mm x 3 mm
